Усовершенствования 3D-эскизов

Общий 3D-эскиз

Контекстное меню

В контекстное меню добавлены следующие команды для рисования геометрии:

• Выровнять по плоскости
• Ориентация Z
• Ориентация по МСК
• Привязка пересечения

Строка состояния

В строку состояния добавлены следующие элементы управления:

• Режим "Орто"
• Динамический размер
• Привязка объекта
• Формирование зависимостей

Копировать/Вставить

В среду 3D-эскиза добавлены функции копирования и вставки. Можно копировать и вставлять объекты в один 3D-эскиз или передавать их из одного 3D-эскиза в другой.

Совет: Геометрия вставляется в то же местоположение, где находится исходная геометрия. Переместить геометрию можно после ее вставки.

Перетаскивание геометрии

Предыдущие версии поддерживают перетаскивание геометрии только по конечным точкам и центрам. В новой версии можно перетащить объект 3D-эскиза, выбрав любую деталь в геометрии.

Зависимости

В команду "Зависимость" добавлены следующие типы зависимостей.

• "На грани": создание выбранных точек, линий, дуг или сплайнов на плоской грани или выбранных точек на криволинейной грани.
• "Равенство": создание выбранных дуг и отрезков одной длины.
• "Параллельно оси X", "Параллельно оси Y", "Параллельно оси Z": расположение выбранной линейной геометрии параллельно оси X, Y или Z.
• "Параллельно плоскости XY", "Параллельно плоскости YZ", "Параллельно плоскости XZ": расположение выбранной геометрии параллельно плоскости XY, YZ и XZ.

В контекстное меню добавлена команда "Удалить зависимости".

Дополнительные сведения см. в разделе "Применение геометрических зависимостей".

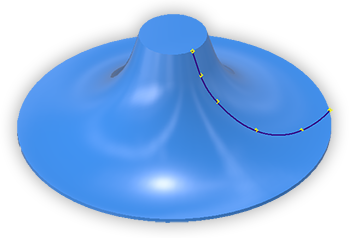

Построение кривых непосредственно на грани

"Кривая на грани": на грани детали можно создать 3D-сплайн с интерполяцией, создав эскиз непосредственно по месту. При создании кривых поддерживается привязка к вершинам и ребрам, наложение зависимостей, вставка и редактирование точек, отображение кривизны и т. д.

Дополнительные сведения см. в разделе Построение кривой на грани.

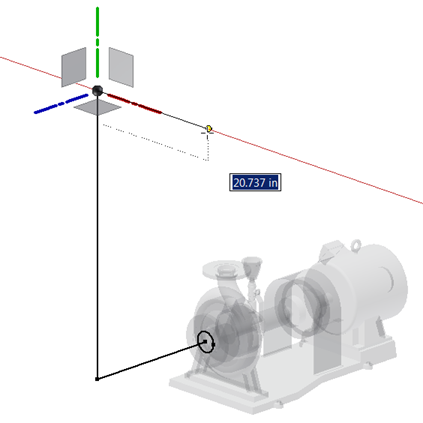

Инструменты рисования 3D-эскизов

В среде 3D-эскиза добавлен новый 3D-индикатор пространства и дополнительные функции.

• "Режим "Орто": для перехода в режим "Орто" и рисования на оси X, Y или Z можно использовать комбинацию клавиш CTRL+R, контекстное меню или значок на панели задач.

• "Динамический размер": для включения или отключения отображения динамического размера можно использовать комбинацию клавиш CTRL+D, контекстное меню или значок на панели задач.
• "Рисовать на плоскости": для рисования на плоскости щелкните мышью плоскость на индикаторе пространства.
  Совет: Для переключения между плоскостями и настройки параллельности с экраном используйте комбинации клавиш SHIFT + ПРОБЕЛ.

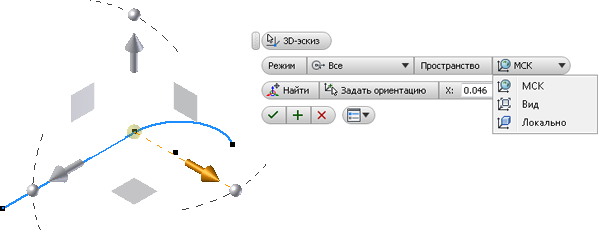

3D-преобразование

Команда "3D-преобразование" добавлена на панель "Редактирование" в среде 3D-эскиза. Новая команда "3D-преобразование" предоставляет набор надежных инструментов манипулирования геометрией.

Эту новую команду можно использовать, чтобы выполнить точное или произвольное перемещение или поворот геометрии. Также можно задать параметры для изменения ориентации триады или манипулирования геометрией на основе МСК, текущего вида или локальной системы координат.

Дополнительные сведения см. раздел Использование команды "3D-перенос/вращение" и "3D-преобразование".
