Создание граней, добавление рабочих элементов, наложение зависимостей и дополнительные сведения о моделях сети
Работа с моделями сети значительно усовершенствована.
- Импорт файлов OBJ в документы детали или сборки. Для импорта крупных файлов сети может потребоваться больше времени.
- Экспорт моделей тел, поверхностей и сетей в формат OBJ. Цвета в настоящее время не поддерживаются.

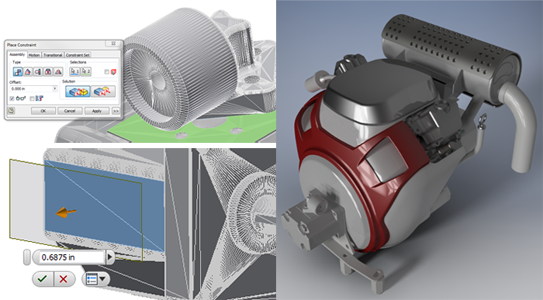

- Для создания граней на основе фасетных граней сети можно использовать команду "Вписать грань сети". Выберите необходимую фасетную грань и тип грани или подтвердите использование параметра "Автовписывание". Отобразится предварительный просмотр поверхности. Нажмите "Применить", после чего будет создана грань.
- Команды "Зависимость" и "Сборка" можно использовать для создания взаимосвязей между различными сетями или между сетью и телами или поверхностями.
- Добавьте рабочие элементы, используя входные данные для рабочих плоскостей, осей и точек. Во входных параметрах существует два исключения: центральная точка тора и контур ребер.
- Команды Измерить расстояние и Угол можно использовать при работе с различными входными данными сети — гранями, ребрами, вершинами, вспомогательными осями сети, центрами и средними точками. Измерение расстояния и угла между компонентом сети и элементом сборки в настоящее время не поддерживается.
- Экспресс-загрузка не поддерживается. Импортируйте сеть сборки в формате STEP или JT, сохраните сборку Inventor и используйте режим "Экспресс".
- Для компонентов сетей поддерживаются визуальные стили.
Дополнительные сведения см. в разделе Работа с геометрией сети.
