Усовершенствования отверстий

Новые настройки для отверстий обеспечивают надежный способ создания двусторонних отверстий

Теперь можно создавать симметричные отверстия, используя выдавливание в двух направлениях.

Кнопка «Обратить ограничение» была заменена на две кнопки: «Направление1» и «Направление2». Функция симметрии доступна только для следующего типа отверстий: «Обычное» — «Простое отверстие» — «Насквозь».

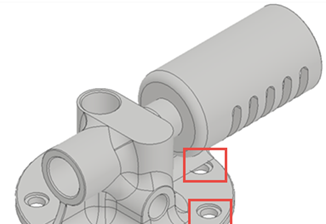

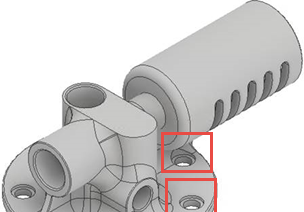

Предыдущие версии Inventor	Inventor 2018

Обмен идеями Inventor®

Дополнительные сведения см. в разделе Создание отверстий.

Усовершенствования отверстий с местом под уплотнение

В файле детали теперь можно задать ноль (0) в качестве значения глубины отверстия для отверстий с местом под уплотнение. В результате теперь можно размещать отверстия с местом под уплотнение на ограничивающей грани тела.

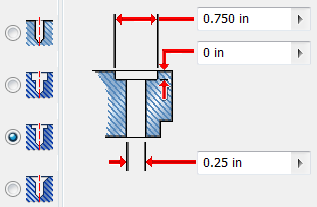

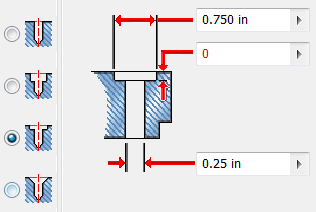

Предыдущие версии Inventor	Inventor 2018

Дополнительные сведения см. в разделе Создание отверстий.

Усовершенствования при создании отверстий

Воспользуйтесь новым параметром Удлинить начало в диалоговом окне «Отверстие», чтобы удлинить начальную грань отверстия до первого места, где отсутствует пересечение с целевым телом.

Задачей функции Удлинить начало является удаление фрагмента, появляющегося в результате создания отверстия. Если такое действие не требуется, снимите флажок Удлинить начало, чтобы результат был оптимальным.

Прим.: Выполнение команды Удлинить начало не приводит к удалению области, появившейся в результате создания отверстия на нескольких телах.

Функция Удлинить начало доступна только в среде детали.

Предыдущие версии Inventor	Inventor 2018 с выбранным параметром Удлинить начало

Дополнительные сведения см. в разделе Создание отверстий.
