Облака точек представляют собой наборы данных, состоящих из данных трехмерных точек. Наиболее распространенным способом сбора географических данных облака точек является применение воздушных лазерных сканеров LiDAR (Light Detection And Ranging, лазерная система обнаружения и измерения дальности).
Географические данные LiDAR чаще всего представлены в формате LAS (LiDAR Aerial Survey, аэросъемка LiDAR) или ASCII (.xyz). LAS — промышленный стандарт формата файла, установленный Американским обществом фотограмметрии и дистанционного зондирования, который включает в себя систему классификации точек. Обработанный файл LAS может включать в себя точки, классифицированные как «Земля», «Низкая растительность», «Высокая растительность», «Строение» и так далее.

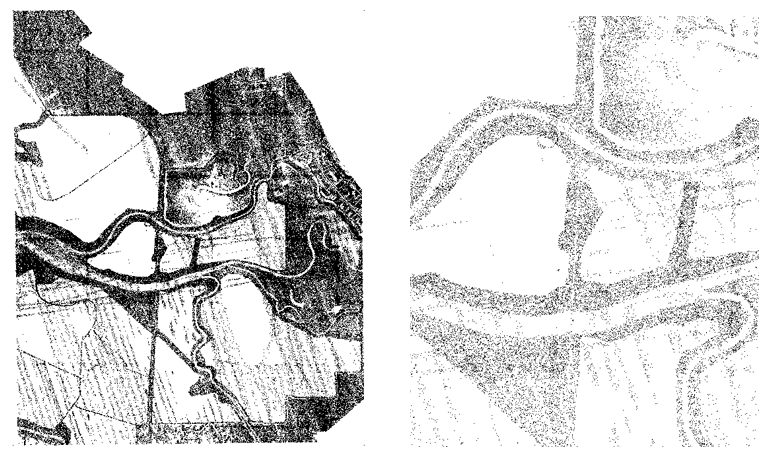

Приблизьте облако точек, чтобы увидеть распределение отдельных точек.
Облака точек создаются на основе необработанных данных, полученных путем сканирования физических объектов, таких как внутренние и наружные элементы зданий и промышленных предприятий, рельеф поверхности или объекты промышленного производства. После сбора необработанные данные необходимо преобразовать в пригодные для чтения файлы облаков точек. Autodesk ReCap™ преобразует необработанные данные в файлы сканирования (файлы RCS) и файлы проекта (файлы RCP), которые ссылаются на несколько файлов RCS. Оба эти формата можно присоединить к чертежу AutoCAD Map 3D toolset. После этого можно добавить слой облака точек в Диспетчер отображения и выполнить фильтрацию данных облака точек или применить стилизацию по цвету.
