Страница Ограничить задает область, которую вы хотите обработать. Эта страница содержит следующее:
Граница — Используйте эти опции, чтобы ограничить область обработки.
Создать границу — выберите параметр для создания новой границы. Это работает так же, как параметр Создать границу на вкладке Граница или в контекстном меню ветви Границы.
Выбранная граница — Отображает границу, используемую для ограничения траектории. Выберите границу, чтобы сделать ее активной границей. Если вы не хотите использовать границу при вычислении траектории, то выберите параметр <Нет>.
Редактор кривых — нажмите, чтобы открыть вкладку Редактор кривых, которая позволяет создавать и редактировать границы. Предполагается, что вы получаете кривые из модели путем извлечения кривых на границе поверхности, перед тем, как изменить кривую для создания именно той границы, которая необходима.
Изменить границу — Нажмите, чтобы отредактировать выбранную границу. При этом откроется диалоговое окно Граница. Это тот же диалог, который открывается при создании или редактировании границы.
Предел границы — Определяет, какая часть инструмента может касаться границы.
Центр инструмента — Когда выбрано, центр инструмента не может выходить за пределы границы.
Периферия инструмента — Когда выбрано, граница создается с учетом полного диаметра инструмента. Граница смещается внутрь на радиус инструмента.
Подробности о том, как работают такие ограничения, см. в разделе «Ограничение траектории границей». Эта опция доступна только для траекторий выборки.
Обрезка — Выберите, как обрезать траекторию по активной границе.

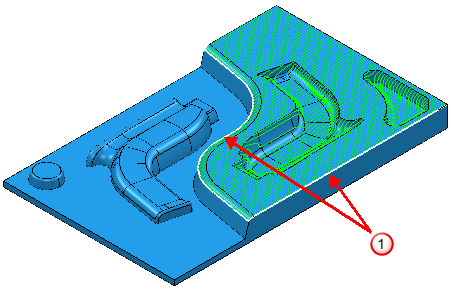

Внутри границы — Когда выбрано, генерирует траекторию внутри границы.
Граница

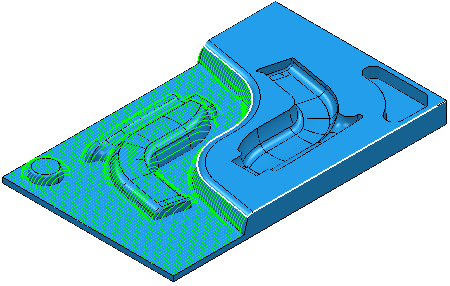

Снаружи границы — Когда выбрано, генерирует траекторию за пределами границы.
Если граница не выбрана, то траектория вычисляется для модели целиком:

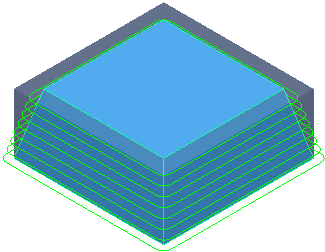

Ограничение заготовки — Выберите опцию из списка, чтобы задать, может ли инструмент выходить за пределы заготовки или нет.
Выберите
, если заготовка представляет собой фактический размер обрабатываемого материала. Это удаляет максимальное количество материала при выборке и избегает вертикальных или наклонных врезаний везде, где это возможно.
Выбор
предотвращает обработку нижних слоев.

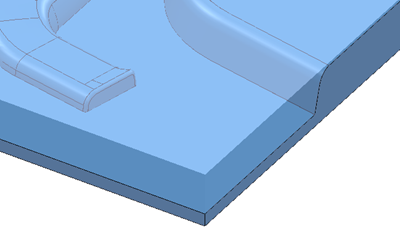

Если начать с этой модели и заготовки:

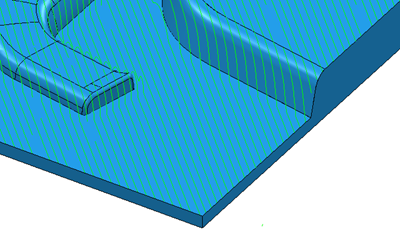

Выбор дает:
Выбор дает:
Эта опция недоступна при обработке Vortex, так как центр инструмента должен иметь возможность выходить за пределы заготовки. Поэтому - это единственная допустимая опция.
- — Когда выбрано, позволяет центру инструмента перемещаться за пределами заготовки.
- — Когда выбрано, центр инструмента ограничивается краем заготовки.
Ограничение по Z — Ограничивает область обработки высотой по Z. Это позволяет выполнять обработку в пределах заданного диапазона.
Неограниченная траектория:
Ограниченная по Z траектория:
В данном случае ограничения выбираются на модели.
Z максимум
Z минимум
Максимум — Нажмите, чтобы выбрать максимальную высоту Z. Рабочие ходы всегда будут ниже этого значения.
Высота — Используйте эту опцию, чтобы выбрать высоту по Z графически.
— Введите высоту по Z.
Минимум — Нажмите, чтобы выбрать минимальную высоту Z. Рабочие ходы всегда будут выше этого значения.
- Высота — Используйте эту опцию, чтобы выбрать высоту по Z графически.
- — Введите высоту по Z.
