Массив - это более простой способ выполнения нескольких Перемещений или Поворотов траекторий.
Чтобы открыть диалог Массив, нажмите:
- Вкладка Редактор кривых > панель «Правка» > «Трансформация» > «Массив».
- Вкладка Трансформация траектории > панель «Трансформировать» > «Массив».
- Вкладка Трансформация шаблона > панель «Трансформировать» > «Массив».
- Вкладка Трансформация границы > панель «Трансформировать» > «Массив».
- Вкладка Трансформация ЛСК > панель «Трансформировать» > «Массив».
- «Правка» > «Трансформировать» в меню отдельной траектории, границы, шаблона или рабочей плоскости.
Ориентация трансформации определяется главной рабочей плоскостью
,
или
, заданной на панели инструментов Информация.
Вкладка Прямоугольный содержит следующее:
Число рядов — введите значение или используйте

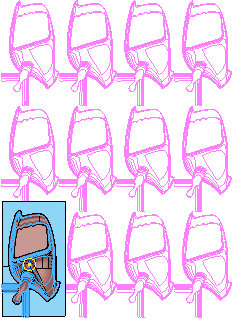

, чтобы задать количество рядов.Трансформация этой траектории имеет 3 ряда и 4 столбца:
Расстояние между рядами — Введите расстояние между одним объектом и следующим.

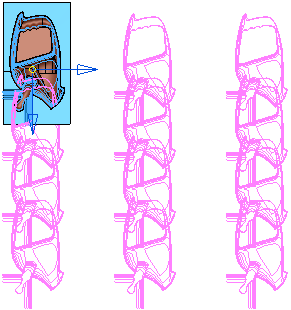

Повернуть ось — Нажмите, чтобы повернуть глобальную СК на 90 по часовой стрелке в основной рабочей плоскости.
Изменит это:
на это:
Ноль локальной СК — Когда выбрано, активная ЛСК является центром. Если нет активной локальной СК, то используется глобальная СК.
Начало координат габаритной рамки — Когда выбрано, началом координат является центр габаритной рамки, содержащей все объекты.
Переместить центр — когда выбрано, позволяет переместить центр графически, перетащив его мышью или введя координаты, используя
,
или
и
в строке состояния.
Расстояние между столбцами — Введите расстояние между одним объектом и следующим.
Число столбцов — введите значение или используйте , чтобы задать количество столбцов.Трансформация этой траектории имеет 3 ряда и 4 столбца:

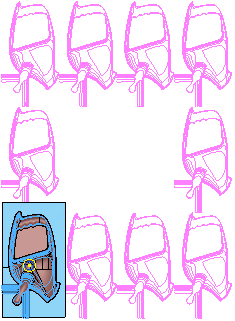

- Только периметр — Когда выбрано, помещает повторяющиеся траектории вокруг периметра массива и удаляет центральные траектории.
Изменит это:
на это:
Сортировка — Выберите порядок обработки повторяющихся траекторий. Начальная точка всегда находится в центре исходной траектории.

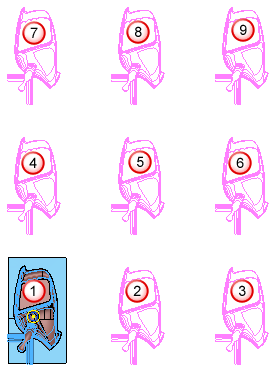

Вдоль Y, в одну сторону вдоль X - создает траекторию, в которой повторяющиеся объекты обрабатываются по порядку вдоль Y, в одну сторону вдоль X.
Вдоль Y, в обе стороны вдоль X - создает траекторию, в которой повторяющиеся объекты обрабатываются по порядку вдоль Y, в обоих направлениях вдоль оси X.
Вдоль Х, в одну сторону вдоль Y - создает траекторию, в которой повторяющиеся объекты обрабатываются по порядку вдоль X, в одну сторону вдоль Y.

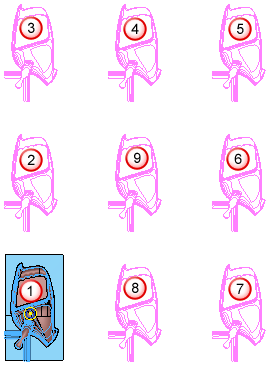

Вдоль Х, в обе стороны вдоль Y - создает траекторию, в которой повторяющиеся объекты обрабатываются по порядку вдоль X, в обоих направлениях вдоль оси Y. По часовой — нажмите, чтобы создать траекторию, в которой повторяющиеся объекты обрабатываются в направлении по часовой стрелке.
Против ЧС — Создает траекторию, в которой повторяющиеся объекты обрабатываются в направлении против часовой стрелки.
Подробности смотрите в разделе Пример прямоугольного массива.
Подробности о вкладке Круговой смотрите в разделе Массив - Круговой.
