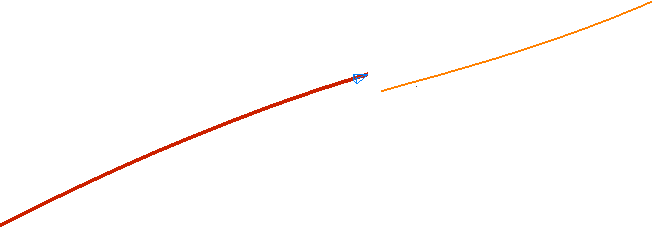

При создании контура PowerMill останавливается при достижении разрыва в геометрии. Щёлкните по кривой, которую вы хотите замкнуть.

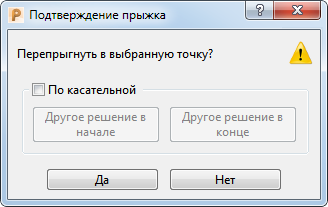

Щёлкните по оранжевой кривой, чтобы открыть диалог Подтверждение прыжка.
Эта диалог содержит следующее:
- По касательной — Когда не выбрано, кривые соединяются прямой линией. Когда выбрано, кривые соединяются касательной кривой.

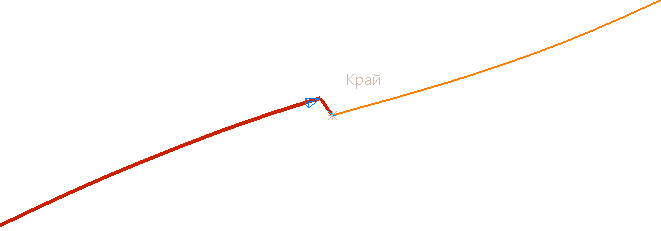

По касательной не выбрано:
По касательной выбрано:
- Другое решение в начале — Нажмите, чтобы пройти через разные варианты касательной.
- Другое решение в конце — Нажмите, чтобы пройти через разные варианты касательной.
- Да — нажмите, чтобы принять соединение и вернуться в панель инструментов Создать контур.
- Нет — нажмите, чтобы отказаться от соединения и вернуться в панель инструментов Создать контур.
Подробности смотрите в разделе Создание контура из неполной каркасной геометрии.

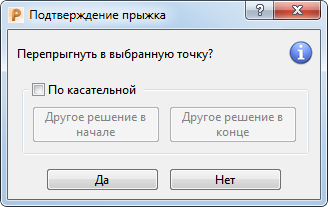

Если вы создаете контур, выбирая поверхности, а не существующие кривые, и хотите замкнуть зазор, в диалоге Подтверждение прыжка появится дополнительное поле.
По касательной не выбрано:
— Когда отображено, контур оставляет встроенную кривую. Наведите курсор на , чтобы отобразилось больше информации.
По касательной выбрано:
— Когда отображено, контур больше не является встроенной кривой. Наведите курсор на , чтобы отобразилось больше информации.
