Ниже приведен обзор изменений, внесенных в AutoCAD Plant 3D 2021 toolset.
Усовершенствования изоляции в двумерных чертежах
Изоляция теперь отображается в двумерных чертежах вместе с объектами трубопровода. В двумерном чертеже можно скрыть изоляционный слой, скрыть линии трубопровода за изоляцией или отобразить линии трубопровода за изоляцией.
В существующем двумерном чертеже можно использовать инструмент «Изоляция» для размещения обозначения изоляции, а также ее типа и толщины вдоль трубы.

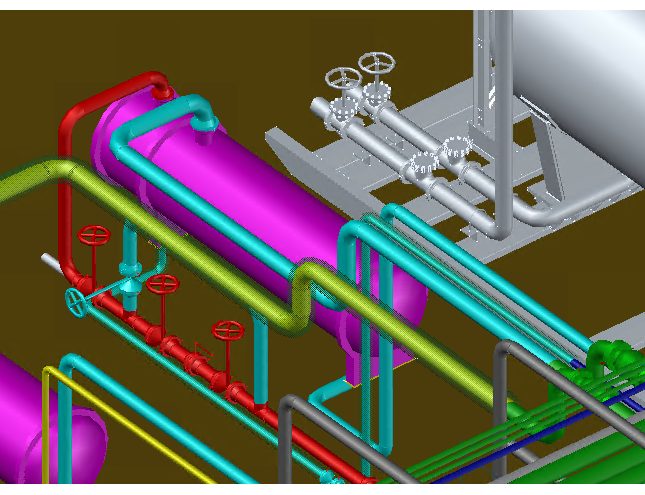

В 3D-модели можно отобразить прозрачную изоляцию вместе с изолированным трубопроводом. Кроме того, в AutoCAD доступен экспорт 3D-чертежа трубопровода с изоляцией.
Единый файл PCF для каждого изометрического чертежа
После включения определенных функций в IsoConfig.xml можно создавать соответствующие единые файлы PCF вместе с изометрическими чертежами.
Autodesk Collaboration for AutoCAD Plant 3D
Теперь в службе совместной работы используется новейшая технология BIM 360, что обеспечивает ее более быстрое и стабильное функционирование. Не считая замены BIM 360 Team на модуль управления документами в BIM 360, рабочий процесс совместной работы остается без изменений.

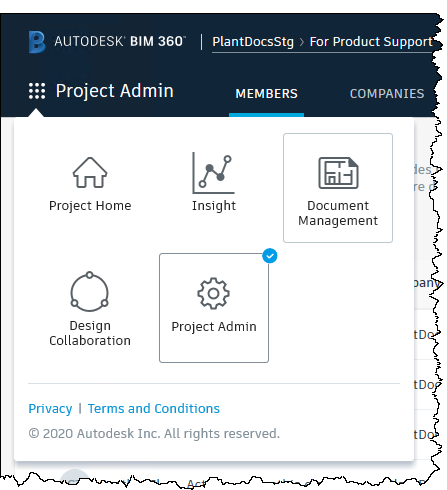

BIM 360 Design — это облачное решение, которое интегрируется с AutoCAD Plant 3D 2021 toolset, расширяя возможности совместной работы в облаке. В этой версии можно непосредственно обмениваться облачными файлами между AutoCAD Plant 3D и модулем управления документами на основе платформы BIM 360.

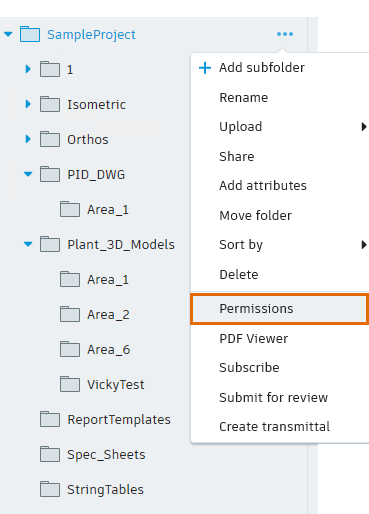

Модуль управления документами позволяет контролировать права доступа в рабочем процессе совместной работы. С помощью этой функции проектные группы и заинтересованные лица могут безопасно взаимодействовать и обмениваться данными независимо от местоположения и сферы деятельности.

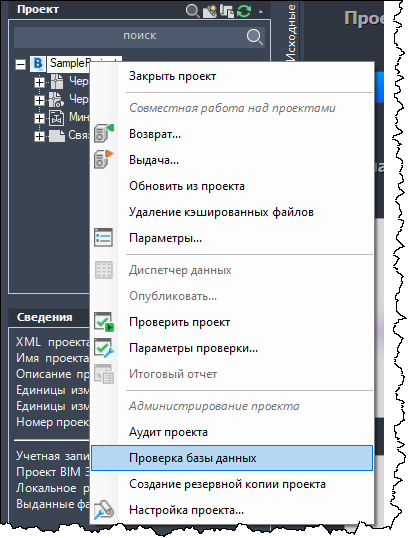

Добавлены новые возможности проверки совместных проектов. Ранее можно было выполнить проверку только локально кэшированного проекта. Эта версия позволяет проверять и устранять неполадки в базе данных проекта, хранящейся в облаке.
Теперь, когда стал доступен новый центр обработки данных в Европе и появилась возможность совместной работы для Plant 3D, вы можете размещать проектные данные на сервере, расположенном в Европе или в США. Подробную информацию см. в разделе вопросов и ответов, посвященных центрам обработки данных BIM 360 Design в Европе.
