При попытке добавления чертежа, созданного в более ранней версии, в проект, созданный с помощью текущей версии, открывается Мастер переноса чертежа. Будет перенесен только чертеж, который добавляется в проект. При переносе можно создать резервную копию на случай, если в дальнейшем потребуется отредактировать чертеж в более ранней версии. Если отменить перенос чертежа, он вернется в исходное состояние.
Процесс переноса может привести к изменению внешнего вида чертежей. Чертеж может выглядеть по-другому из-за изменений в обозначения и параметрах в текущей версии.
При попытке перенести чертеж, имя файла которого совпадает с именем существующего в проекте файла, отобразится сообщение о конфликте имен. В таком случае можно перенести чертеж, назначив ему новое имя, или же остановить перенос.
- На панели Диспетчера проектов щелкните "Копировать чертеж в проект".
- В диалоговом окне "Выбор чертежей для копирования в проект" перейдите к папке, содержащей чертеж, который необходимо перенести.
- Щелкните файл чертежа. Нажмите кнопку "Открыть".
Откроется Мастер переноса чертежа.
- Убедитесь, что файл чертежа закрыт.

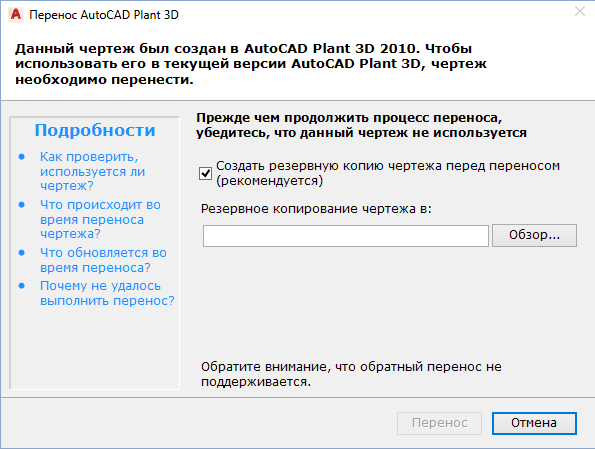

- На странице "Запуск переноса чертежа" установите флажок "Создать резервную копию чертежа перед переносом (рекомендуется)", если он не установлен. Прим.:
Рекомендуется создать резервную копию чертежа на тот случай, если его потребуется дорабатывать в AutoCAD P&ID 2011.
- Нажмите кнопку "Обзор" и укажите папку для хранения файла резервной копии.

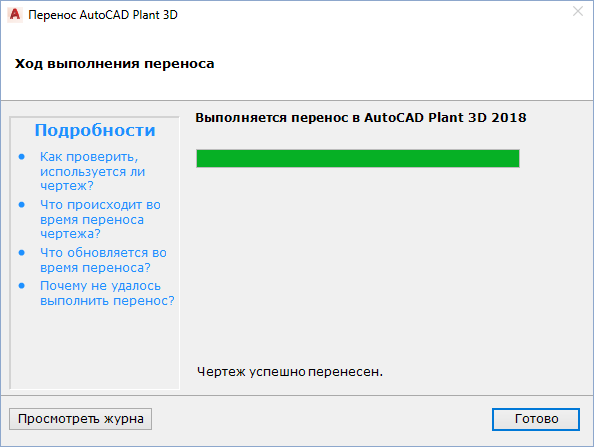

- Нажмите кнопку "Перенос". На странице "Ход выполнения переноса чертежа" отображается ход переноса чертежа.
- Нажмите кнопку "Готово". Чертеж откроется в проекте AutoCAD P&ID.
