Сгибы трубопровода

Создание гнутых отводов при ее трассировке или преобразовании.

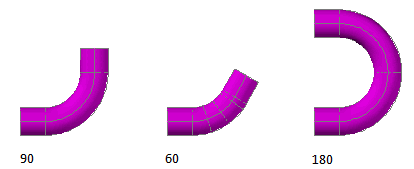

Можно создать гнутые отводы и возврат с произвольным радиусом. Можно задать максимальный угол сгиба для создания во время трассировки. Если для параметра plantmaxbendangle задано значение 180, это позволит создать возврат.

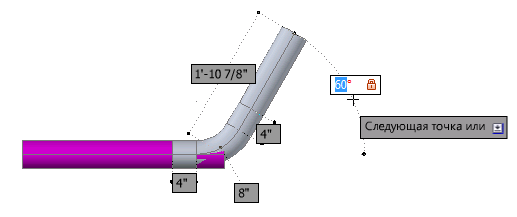

Для гнутых отводов поддерживается динамический ввод во время трассировки.

Вытянутые гнутые (однокомпонентные) отводы

С помощью вытянутых гнутых отводов можно проводить трассировку нескольких отводов без использования сварных швов между трубами и отводами.

Способ трассировки (с помощью отдельных компонентов, таких как изгибы и отводы, или с помощью поднятых труб) можно указать в окне "Настройка проекта".

Трубы и отводы, соединенные с помощью сварных швов.

Группа поднятых труб.

После трассировки можно преобразовать отдельные компоненты (трубы и отводы) и поднятые трубы (группы).
