Кисть P&ID (цвет по свойству)

Компоненты P&ID можно отображать в цветах, которые соответствуют значениям свойств группы линий трубопровода.

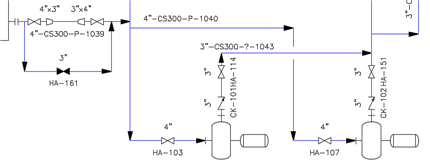

Обычный P&ID

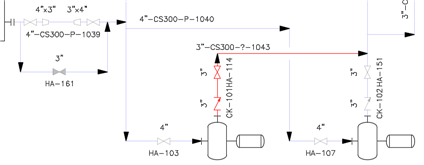

Окрашивание по размеру

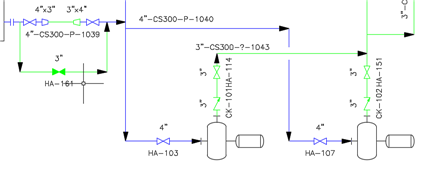

Неназначенная служба (пример пользовательского формата по образцу P&ID)

Кисть P&ID влияет только на отображение. При работе в режиме кисти P&ID команды и палитры свойств (например, Свойства) продолжают работать с обычными значениями цветов и слоев.

Если разрешен экспорт в формат DWG с помощью кисти P&ID, применяется формат по образцу P&ID.
