焊接符号现在支持最新的 ISO (ISO 2553:2019) 和 JIS (JIS Z 3021:2016) 标准修订。
借助新添加的对 ISO 2553:2019、ISO 4063:2009 和 JIS Z 3021:2016 标准修订的支持，您可以使用焊接符号的最新修订对在 AutoCAD Mechanical 中创建的文档进行注释。
注： AutoCAD Mechanical 工具集继续支持所有旧版修订，并允许打开、编辑和保存在早期版本中创建的文档，而无需更新焊接标准。以旧文件格式保存新修订的焊接符号会将焊接符号转换为块。
“选项”对话框
在 AutoCAD Mechanical 2022 工具集中，新的 ISO 或 JIS 标准修订将用作新工程图中的默认标准。打开旧版工程图时，默认标准会更改为旧版标准修订。您可以在“选项”对话框中更改标准修订。

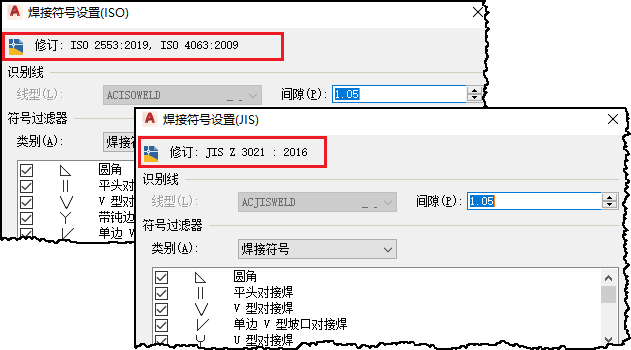

“焊接设置”对话框
“焊接设置”对话框将显示最新的 ISO 和 JIS 修订。“符号”过滤器中还列出了对应的焊接和打底符号。

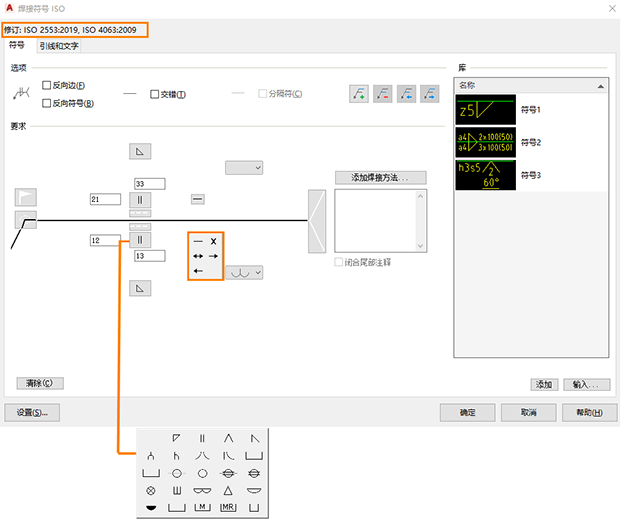

“焊接符号”对话框
“焊接符号”对话框包含对基本符号和补充符号的新焊接注释和修订。

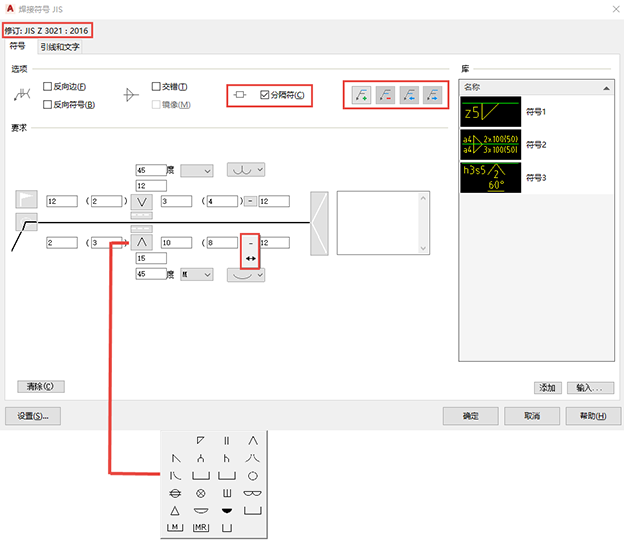

此外，“焊接符号 JIS”对话框还包含用于多参考线支持的新分隔符和控件。

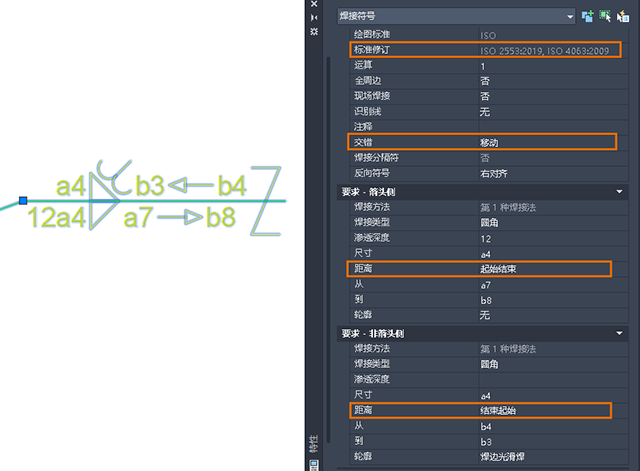

“属性”选项板
可以在“特性”选项板中查看和修改所有焊接符号特性。
