介绍
从 Project Explorer 生成二维 AutoCAD 图形有两种主要方法。最快、最简单的方法是使用“快速导出为二维 AutoCAD DWG”选项。或者，如果需要对导出的图形的内容或范围进行更多控制，或可能需要反复进行更新，则可以使用“对象集”控制图形的生成。
背景
Project Explorer 中的二维图形导出功能旨在使用户可以生成包含其 Civil 3D 内容的简化二维版本的 DWG 文件。导出的几何图形在平面图中应该看起来相同，但仅从二维实体构建。应从导出的图形中排除源 Civil 3D 图形中存在的子曲面几何图形和复杂关系。
结果是 DWG 文件，该文件可以在支持 AutoCAD DWG 文件格式的任何应用程序中打开。导出的文件应具有尽可能小的文件大小。从 Project Explorer 导出的 DWG 文件为制作二维图形奠定了理想基础，尤其是当使用对象集来有效地使导出的文件与源 Civil 3D 图形保持同步时。
将 Civil 3D 模型拆分为单独的 DWG 文件
导出过程特意仅支持导出 Civil 3D 图元（以及 AutoCAD 块），并且很大程度上围绕选择性方法构建。可以使用对象集来自动分发 Civil 3D 设计的不同部分，以将图形分离，随后可以在图形制作阶段将这些图形作为一系列外部参照重新组合在一起。
导出的图形通常是原始源文件大小的一部分。仅会将支持为输出选择的每个对象所需的图层、线型和字体写入到导出的图形。
预期结果
Project Explorer 支持的所有 Civil 3D 内容都可以导出为 AutoCAD DWG 文件。下面概述了导出的图形中某些特定 Civil 3D 对象类型的预期结果：
- 路线 - 选择要导出的路线将导致在生成的图形中为每个路线图元将路线重新生成为单独的二维直线、圆弧和多段线（表示缓和曲线）。任何指定的路线标签都将导出为多行文字和 AutoCAD 块。
- 纵断面 - 选择要导出的纵断面会导致将任何关联的纵断面图导出到 DWG 文件。将使用标准 AutoCAD 图元（例如多段线、多行文字和 AutoCAD 块）重新生成纵断面图。
- 道路 - 导出道路时可以应用过滤器，以在导出的 DWG 文件中仅包含特定基准线和特定要素线。
- 曲面 - 在生成的图形中重新生成曲面的方式取决于应用于每个曲面的曲面样式。
- 采样线编组 - 选择要导出的采样线编组将导致导出源图形中任何关联的横断面图，以及当前在源图形中绘制的任何采样线的平面图位置。
快速导出为二维 AutoCAD DWG

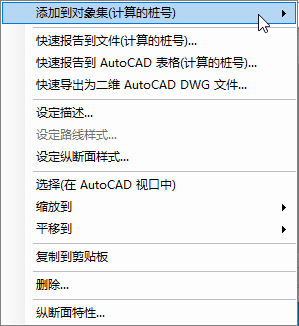

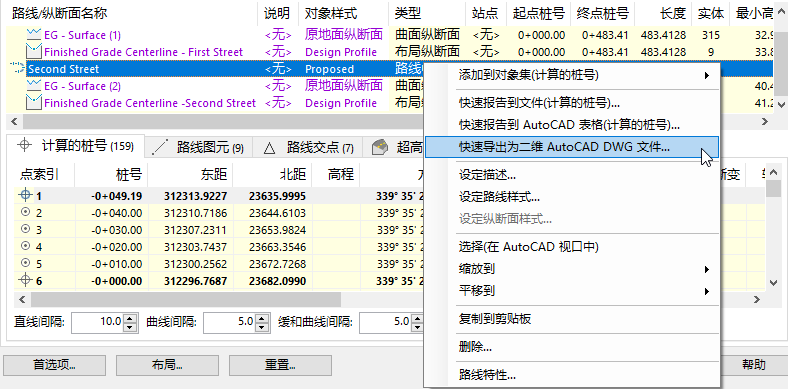

若要使用“快速导出到二维 AutoCAD DWG”选项，请从 Project Explorer 窗口的任意对象列表窗格中选择一个或多个对象，然后从右键菜单中选择“快速导出到二维 AutoCAD DWG”选项。
使用对象集的替代 DWG 导出工作流
可以使用 Project Explorer中的对象集功能重复生成或更新多个二维 DWG 文件。
若要创建可生成二维 DWG 文件的新对象集，请从 Project Explorer 窗口的任意对象列表窗格中选择一个或多个对象，然后从右键单击菜单中选择“添加到对象集”
“新建对象集”。
在“创建对象集”窗口中，为要生成的 DWG 文件设置文件名、文件类型和输出路径。然后，可以通过单击 Project Explorer 窗口内“对象集”选项卡中的“运行操作”按钮生成或更新导出的图形。
