PLP 对齐定位使您可以使用平面、线和点（您知道其名义值坐标）将零件与 CAD 模型对齐。您不需要使用或创建几何项来测量对齐定位，但使用的特征必须锁定所有自由 6 度。例如：
- 平面指定 Z 坐标，并锁定绕 X 和 Y 轴的旋转以及 Z 轴上的平移。
- 直线锁定绕 Z 轴的旋转。
- 点锁定在 X 和 Y 轴上的平移。
注： PLP 对齐定位仅在为 CNC 和手动测量设备创建检测时可用。
若要创建 PLP 对齐定位，请执行以下操作：
- 在检测次序中选择定义层。

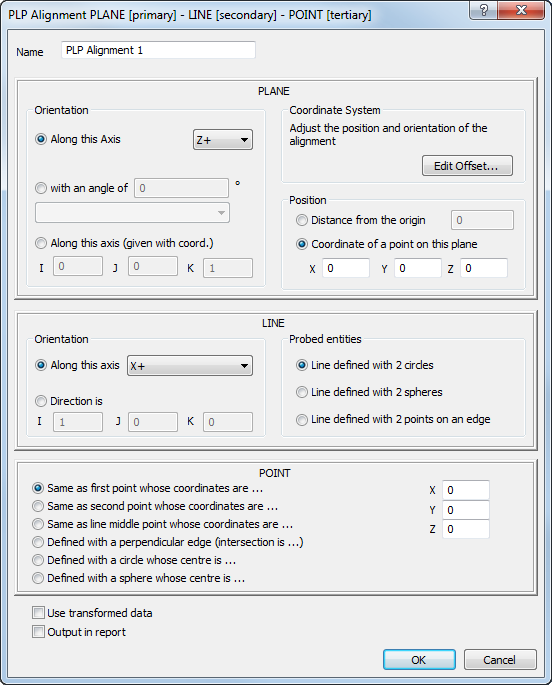

- 单击“对齐定位和基准”选项卡 >“对齐定位”面板 >“PLP”。系统将显示“PLP 对齐定位”对话框。
- 为路线输入名称。
- 指定“方向”以确定平面的法向矢量。选择：
- “沿此轴”可从列表中选择轴。例如，如果要探测平面的方向是 CAD 基准中的 Z+，则在“沿此轴”框中指定 Z+。这与测量设备上零件的方向无关。
- “角度为”可指定与选定平面成一定角度的平面。从列表中选择平面和旋转轴，然后输入角度。
- “沿此轴(坐标指定)”可在“I”、“J”、“K”框中输入矢量。
在各种情况下，平面的正侧都与间隙探测方向相同。
- 若要将偏移应用于对齐定位，请单击“编辑偏移”，然后在“变换矩阵”对话框中输入偏移。
- 指定平面的“位置”以锁定其平移。选择：
- “自原点的距离”可指定坐标系自原点的距离。正方向由平面的法向矢量确定。
- “此平面上的点的坐标”可指定位于该平面上的点的坐标。
如果选择此选项，则不必输入平面指定的坐标。例如，如果平面的方向定义为 X+，则键入点的 Y 和 Z 值，并将 X 值保留为 0。
- 选择“方向”选项以指定直线的方向。选择：
- “沿此轴”可将直线定向为从第一个点到第二个点。
- “方向是”可在“I”、“J”、“K”框中输入矢量。
- 选择“探测实体”选项可指定创建直线的方式。选择：
- “用两个圆定义的直线”可在两个探测圆的圆心之间创建直线。
- “用两个球定义的直线”可在两个探测球的球心之间创建直线。
- “用边缘上的两个点定义的直线”可沿边缘探测直线。
- 选择选项以指定该点。选择：
- “和第一点相同，其坐标为”可使用直线第一个圆（或球）的中心。
- “和第二点相同，其坐标为”可使用直线的第二个圆（或球）的中心。
- “和直线中间点相同，其坐标为”可使用直线的中间点。
- “用垂直边缘定义（交点是）”可使用直线与另一条探测直线的交点。
- “用圆定义，其圆心为”可使用探测圆的圆心。
- “用球定义，其球心为”可使用探测球的球心。
仅当选择“用两个圆定义的直线”或“用两个球定义的直线”作为“探测实体”选项时，上述相同选项才可用。
- 在“X”、“Y”和“Z”框中键入点的坐标。该点将投影到参考平面。
无需输入将点投影到的平面的坐标。例如，如果在 Z+, [0, 0 100] 处定义平面，则输入点的 X 和 Y 坐标，并将 Z 坐标保留为 0。
- 如果检测次序包含的构造特征使用由不同测量设备或在不同设备位置获取的测量值，请选中“使用变换后数据”复选框。这会将设备坐标转换为 CAD 坐标，以便所有计算都使用通用参考系统。
如果检测中的所有坐标均通过一个测量设备在一个位置收集，或者检测次序不包含构造特征，则该复选框不起作用。
- 单击“确定”关闭对话框并测量对齐定位。
注： 若要查看对齐定位中使用的特征的详细信息，请在检测次序中选择对齐定位条目，然后选择“信息”选项卡。
