使用“最佳拟合分析器”对话框的步骤

使用“最佳拟合分析器”对话框可计算最佳拟合并查看结果。

若要运行最佳拟合项目，请执行以下操作：

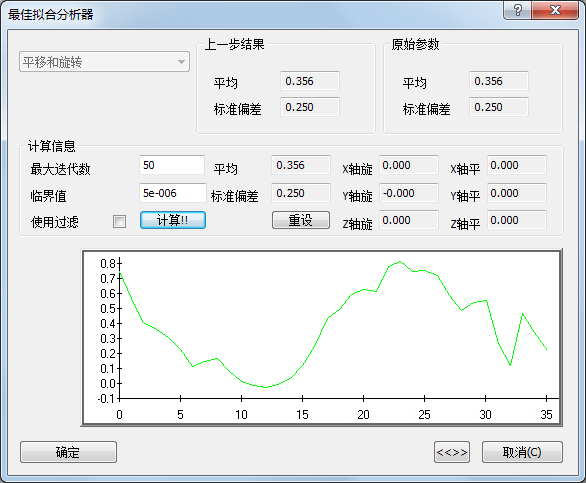

1. 在检测次序中的最佳拟合项目上单击鼠标右键，然后从关联菜单中选择“运行项目”。“最佳拟合分析器”对话框将显示：
   • 在“编辑最佳拟合定义”对话框中选择的方法。
   • 与名义值的平均距离，以及所选组的标准偏差。
   • 呈现每个点与名义值的距离的图形。单击 可更改图形的 Y 轴刻度。
2. 在“最大迭代”框中，输入每次单击“计算”时要执行的拟合计算数。
3. 在“临界值”框中，输入切断距离。如果所有点的连续计算间的移动都小于该距离，分析将停止。如果输入的距离小于 0.0001，则单击“计算”时，该值将转换为指数表示法。

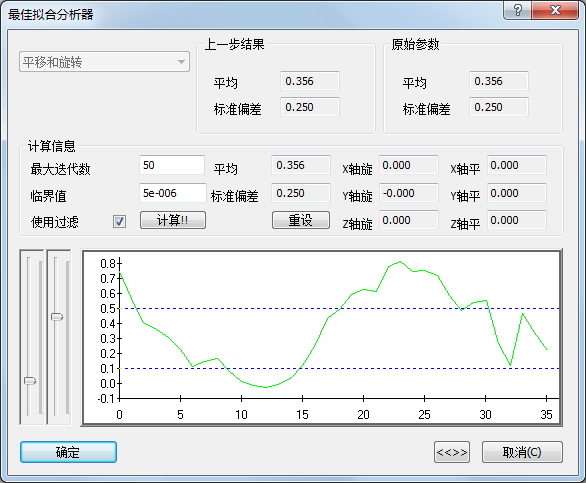

4. 默认情况下，分析将使用选定组中的所有点。若要从计算中排除边远点，请选中“使用过滤”复选框，然后移动滑块以标识要使用的点。

   在此示例中，仅将 +0.1 到 +0.5 范围内的点用于最佳拟合计算。



5. 单击“计算”。分析器会执行在“最大迭代”框中指定的计算次数，并更新对话框：
   • “计算信息”会显示点的当前平均偏差和标准偏差，以及用于实现此结果的旋转和平移。
   • “上一步结果”显示此步骤之前点的平均偏差和标准偏差。

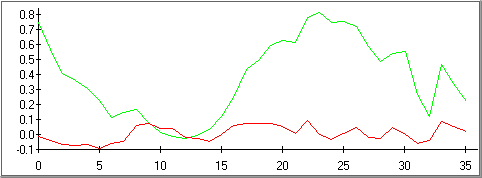

   • 该图将更新的偏差显示为红线。例如：



6. 重复步骤 5 优化拟合，或单击“确定”接受结果并关闭对话框。

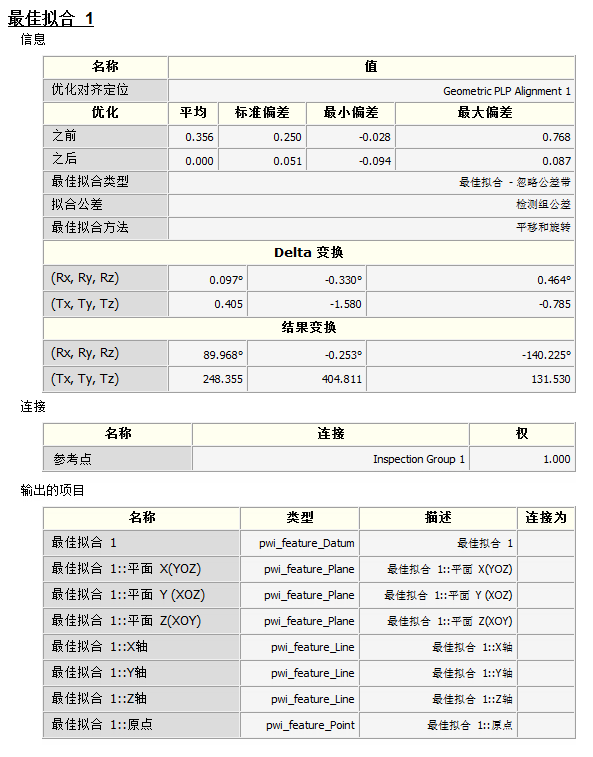

7. 若要显示有关“最佳拟合”的信息，请单击“信息”选项卡。



   本例显示选择的对齐定位：

   • 绕 X 轴旋转 0.097 度。
   • 绕 Y 轴旋转 -0.330 度。
   • 绕 Z 轴旋转 0.464 度。
   • 在 X 轴上平移 0.405，在 Y 轴上平移 -1.580，在 Z 轴上平移 -0.785。
