通过最佳拟合项目，您可以使用测量曲面来优化 CAD 模型与零件的对齐。使用这些项目可以降低对齐定位不准确性，查找对齐定位的最小材料状态或最大材料状态，或者使零件和模型之间的多余材料达到最大。
若要创建最佳拟合项目，请执行以下操作：
- 在检测次序中选择定义层。
- 单击“原点”选项卡 >“创建”面板 >“对齐定位”箭头 >“最佳拟合对齐定位”。
- 为路线输入名称。
- 在“对齐定位”列表中，选择要调整的对齐定位。
如果尚未将最佳拟合应用于选定对齐定位，该对齐定位将显示在“优化对齐定位”框中，并且最佳拟合将应用到该对齐定位。如果最佳拟合已应用于对齐定位，则包含选定对齐定位的最新最佳拟合项目将显示在“优化对齐定位”框中，并在此最佳拟合中使用。
- 在“拟合类型”列表中，指定要应用于对齐定位的调整类型。
- 最佳拟合 - 忽略公差带 — 选择此选项可尽可能使点与其名义位置拟合。点可能高于或低于公差带。
- MinMax - 公差带内拟合 — 选择此选项可在公差带内拟合尽可能多的点。这可能会导致某些点远离其名义位置，并且增加总偏差。
- LMC - 上公差内拟合 — 选择此选项可拟合尽可能多的点，使其低于上公差值，并在公差带内保留尽可能少的材料量。
- MMC - 下公差外拟合 — 选择此选项可拟合尽可能多的点，使其高于下公差值，并在零件上尽可能多地保留公差带内所允许的材料。
- 最大最小 - 最大最小偏差 — 选择此选项可在所有点上最大化与 CAD 模型的最小偏差值。
此方法通过在正方向上移动最小偏差（即，负偏差会变为更小的负值，而正偏差会变为更大的正值）来最大化围绕零件的多余材料。这意味着必须选择完全封闭零件的点才能生成良好拟合。
- MaxMin MMC - MaxMin 公差 — 选择此选项可查找大于指定下公差的最大最小偏差。
- 如果未选择“最佳拟合”作为“拟合类型”，请指定要在分析中使用的公差。选择：
- “独立点”可使用每个点的公差。
- “检测组”可使用选定组的公差。
- “指定公差”可使用在“下公差”和“上公差”框中输入的公差。
- 在“最大迭代”框中，输入要执行的拟合计算数。
- 在“临界值”框中，输入切断距离。如果所有点的连续计算间的移动都小于该距离，分析将停止。如果输入的距离小于 0.0001，则该值将转换为指数表示法。
- 在“方法”列表中，指定可应用于对齐定位的变换类型。选择：
- “仅平移”可仅允许平移。取消选中“允许沿...变换”复选框可防止在该轴平移。
- “平移和旋转”可允许在所有轴上进行平移和旋转。
- “2D 最佳拟合”可允许在未定义旋转点的情况下绕选定轴旋转。
如果要沿矢量固定平移，请选中“沿矢量锁定变换”复选框，然后在“方法”下的“固定平面”列表中选择条目以指定平面法线：
显式定义 — 在“坐标类型”列表中选择主轴或坐标类型。探测点仅绕此轴旋转。如果选择坐标类型，则必须使用显示的框指定名义方向。
默认情况下，PowerInspect 可以自由地在所有轴上平移。如果要沿矢量固定平移，请单击“沿矢量锁定变换”选项。
基于特征 — 从显示的列表中选择可围绕其旋转探测点的项目。或者，单击
以从 CAD 查看中选择特征。 - “仅旋转”可仅允许绕固定点旋转。
在“方法”下的“固定点”列表中选择条目以指定点：
显式定义 — 在“坐标类型”中进行选择，然后在显示的方框中输入点的坐标。
基于特征 — 从显示的列表中选择包含旋转点的几何特征。或者，单击
以从 CAD 查看中选择特征。 - “旋转轴”可仅允许绕选定轴旋转，且旋转中心位于该轴上。
沿矢量锁定变换 — 默认情况下，PowerInspect 可自由地在选定轴上方平移。选择此选项可沿矢量固定平移。
参考轴 — 选择 CAD 模型可绕其旋转的轴。或者，单击
以从 CAD 查看中选择特征。
- 将一个或多个组添加到“已选项目”列表以指定拟合数据。点击：
可将已选组从“已选项目”列表移动到“可用项目”列表。
可将已选组从“可用项目”列表移动到“已选项目”列表。
可将“可用项目”列表中的所有组移动到“已选项目”列表。
可将“已选项目”列表中的所有组移动到“可用项目”列表。默认情况下，“已选项目”列表中的每个组对拟合具有相同效果。若要更加突出组的测量值，请单击组，单击权值，然后在输入框中键入一个乘数。

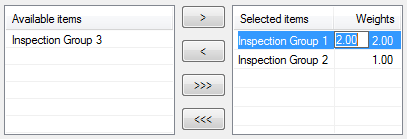

例如，如果为“检测组 1”输入 2.00 的权值，则效果与在计算中输入每个点两次的效果相同。这会使组对于剩余误差的效果加倍：
- 若要在报告中包含该项目，请选中“报告中输出”复选框。
- 单击“确定”保存所做的更改，并关闭对话框。测量选定组后，运行最佳拟合分析器以优化对齐定位。
