使用图形窗口的“点云”选项卡可以查看有关在检测次序中选定的点云项目的信息。
注： 点云仅在为 CNC 和手动测量设备创建检测时可用。

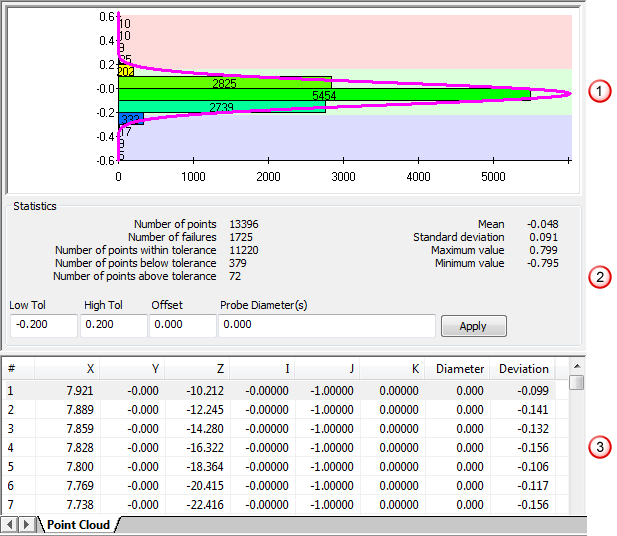

将点云投影到 CAD 模型时，该选项卡会显示以下内容：
图形 — 显示与 CAD 曲面的偏差分布。使用“查看”选项卡上的“图表视图选项”面板可放大和缩小图形。
统计 — 显示有关点云的信息，以及在公差范围内、高于公差和低于公差的点数量。若要更改点云的公差、曲面偏移或测头直径，请在相应的框中输入新值，然后单击“应用”。
表格 — 列出测头的唯一标识符 (#)、位置（X、Y、Z）、法向矢量（I、J、K）和直径，以及每个点与 CAD 曲面的偏差。
默认情况下，该表格按点标识符(编号) 排序。若要使用另一列对点进行排序，请单击相应的列标题：单击一次可按降序对点排序；单击两次可按升序对点进行排序。
