关于“点云”对话框

使用“点云”对话框可以查看和编辑点云项目的详细信息。

注： 仅在为 CNC 和手动测量设备创建检测时，“点云”对话框才可用。

若要显示该对话框，请双击检测次序中项目的条目，或选择其条目，然后按 Alt+Enter 组合键。

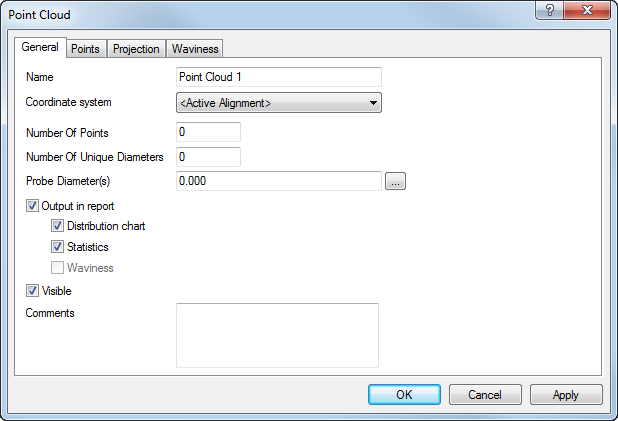

此对话框包含以下设置：

名称 — 输入项目的名称。该名称在检测次序、“报告”和“信息”选项卡中使用，并在参考其他项目中的项目时使用。

坐标系 — 选择要相对于其报告项目测量值的对齐定位。

若要在检测过程中指定对齐定位，请选择“<激活对齐定位>”。然后，您可以从“激活对齐定位”列表中选择对齐定位，或通过向检测次序添加激活对齐定位项目来选择对齐定位。

点数 — 指定点云中的点数。

唯一直径数量 — 指定用于测量点云中的点的不同测头数。

测头直径 — 指定用于测量点云中的点的测头的直径。此值用于计算测头中心自测头曲面的偏移。若要为输入的点云指定测头直径，请单击 ，在“新的测头直径”框中输入直径，然后单击“确定”。

报告中输出 — 选中此复选框可在报告中显示以下内容：

• 分布图 — 选中此复选框可显示点云的公差分布。
• 统计 — 选中此复选框可显示点云的统计信息。
• 波纹 — 选中此复选框可显示点云的波纹百分比。仅当选中“测量参数”对话框的“检测点”选项卡中的“计算波纹”复选框时，该复选框才可供选择。

可见 — 选中此复选框可在 CAD 查看中显示点云。取消选中该复选框可隐藏点云。

注释 — 使用此框可记录有关点云的其他信息。

点 — 列出点云中每个点的详细信息。若要从点云中删除点，请在列表中选择其条目，然后单击“删除点”。

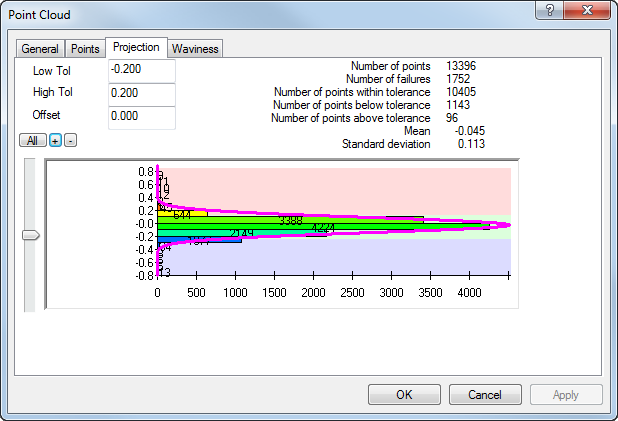

投影 — 显示与 CAD 名义值偏差的分布。

点击：

• 可显示点云中所有点的分布。
• 可放大图形。
• 可缩小图形。
提示： 如果仅分布的一部分可见，请使用图形左侧的滑块控制显示的部分。

公差 — 在“下公差”框和“上公差”框中输入值以指定点云的公差范围。指定点云的公差后：

• 绿色表示测量值在公差带内。
• 红色表示测量值高于公差带。
• 蓝色表示测量值低于公差带。

偏移 — 指定点云中点的曲面偏移。该偏移在探测点处垂直于曲面，且正值在测头方向上偏移。

波纹 — 波纹描述由于制造过程的问题（例如，测量设备振动）可能导致的大间距不规则性。对于每个点，PowerInspect 会计算指定直径内周围最高点与最低点之间的差异。然后，它将指定最大值内的差异数目报告为总点的百分比：波纹百分比越高，曲面越平滑。

注： 为使 PowerInspect 计算波纹百分比，必须选中“测量参数”对话框的“检测点”选项卡中的“计算波纹”复选框。

输入：

• “宽度”可指定比较直径。
• “最大”可指定波纹公差。
提示： 若要计算投影到单个曲面的点的波纹百分比，请使用“CAD”选项卡选择 PowerInspect 不应将点投影到的层，然后投影点云。

单击“确定”保存更改并关闭对话框。
