注： 仅在为 CNC 和手动测量设备创建检测时，引导曲面点才可用。

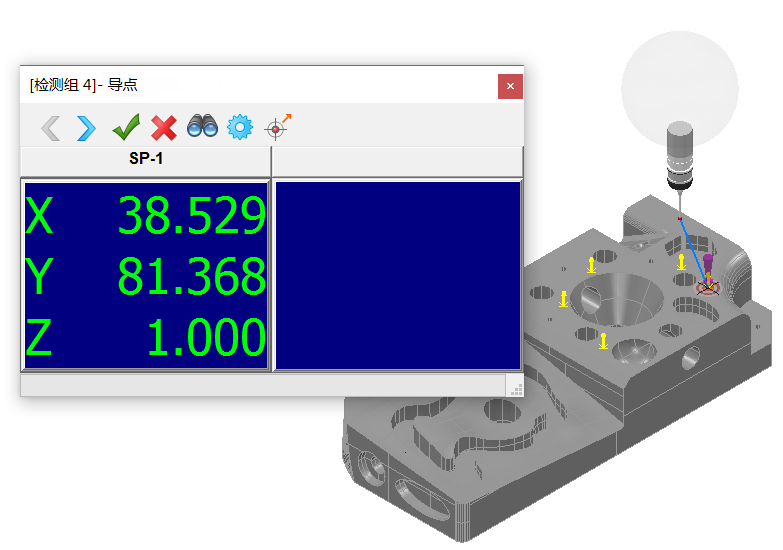

在探测引导曲面点时，CAD 查看会将点显示为目标，以便您可以进行探测。例如：
如果您使用的是：
- 固定或接触触发式测头，PowerInspect 仅在测头位于零件上的正确位置时才会接受点。该点在 CAD 查看中显示为目标，如果测量设备支持跟踪，则还会显示测头的位置。当测头位于目标中心时，获取点。
- 刚性测头，则可以在点附近连续触发测头。当测量值在名义位置的公差范围内时，PowerInspect 将接受该测量值。对于支持声音的测量设备，音高会随着测头靠近目标而升高。
使用刚性测头获取点时，始终将测测的轴定向为朝向部件。否则，PowerInspect 可能无法正确偏移点。
获取该点后，PowerInspect 会标识模型上最近的位置，并使用此位置来重设名义值位置。然后，更新后的名义值将用于计算测量点的偏差。
使用“导点”对话框
使用“导点”对话框可在探测后接受每个点。点击：
可移动到组中的上一个导点，并在对话框的左侧显示其详细信息。PowerInspect 会等待您探测点。
可移动到组中的下一个导点。PowerInspect 会等待您探测点。
可保存探测点并关闭对话框。
可关闭对话框并创建组，而不保存探测点。
可在垂直于点法向的查看中显示要探测的点。
可更改探测参数。
可将测头定位在目标点处。此按钮仅适用于 CNC 连接。
对话框左侧会显示当前导点的位置；对话框右侧会显示导点与探测点的位置之间的差异。dL（偏差长度）是探测点与导点之间的距离；该值的颜色指示探测点是在公差内（绿色）、公差以下（浅蓝色）还是超出公差（黄色）。
“导点”窗口底部的进度条会显示测头与点的接近程度。当该进度条显示为绿色时，表示测头在公差内。
