为激活测量设置检测点参数的步骤

若要指定探测面和边缘点必须与 CAD 模型匹配的精度，请执行以下操作：

1. 单击“测量”选项卡 >“当前”面板 >“参数”。
2. 在“测量参数”对话框中，选择“检测点”选项卡。
3. 输入“曲面点”默认值：
   • 近似规则 — 指定测量曲面点可以与 CAD 曲面相距的最大距离。如果点超出该距离，则不会记录该点。
   • 导点的最大距离 — 指定导点的位置公差。如果探测点与导点的距离超出此距离，则不会记录该点。
   注： 无法为在机检测指定“导点的最大距离”。
   • 到切割平面的最大距离 — 指定从探测点到截面组的切割平面的最大距离。如果点与平面的距离超过该距离，则不会记录该点。
4. 输入“边缘点”默认值：
   • 近似规则 — 指定测量边缘点可以与 CAD 曲面相距的最大距离。如果点超出该距离，则不会记录该点。
   • 单点测量 — 选中此复选框可使用一个接触创建一个边缘点；该点与距离接触点最近的边缘匹配。取消选中此复选框可使用两次接触创建每个边缘点：第一个接触标识曲面法线；第二个接触标识边缘点的位置。
   • 使用刚性圆柱测头预接触 — 默认情况下，PowerInspect 会测量边缘点，且单个接触用于所有类型的测头。如果您使用的是刚性圆柱测头，并且想要获取预接触点来标识边缘所在的曲面，请选中此复选框。
   • 圆柱测头激活长度 — 如果使用圆柱测头来测量边缘，请输入可拥有探测点的测头的长度。
   注： 不能对在机检测使用单点测量或圆柱测头。
5. 在“导点计算参数”中输入值：
   • 精确点公差 — 指定名义值可与 CAD 曲面相距的最大距离。如果名义值超出此距离，则无效。
   • 重新搜索长度 — 如果仅为一个导点输入两个坐标，PowerInspect 会通过沿剩余轴将点投影到 CAD 曲面来计算第三个坐标。使用此框可指定 PowerInspect 可以使用的最大投影距离。
   注： 不能对在机检测使用导点计算参数。
6. 在“波纹参数”中输入默认值：
   • 计算波纹 — 波纹描述由于制造过程的问题（例如，测量设备振动）可能导致的大间距不规则性。选中此复选框后，PowerInspect 可按曲面检测组和点云中总点的百分比来测量波纹：百分比越大，曲面越平滑。

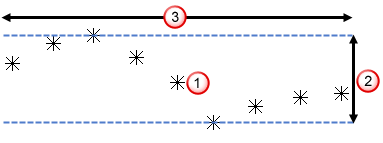

     该图显示了波纹的测量方式：



     对于每个点 ，PowerInspect 会计算“宽度”值 指定的直径内最高点与最低点之间的差异 。然后，它会将指定“最大”值内的差异数报告为总点的百分比。

   • 宽度 — 指定比较直径。
   • 最大 — 指定波纹公差。

   如果增大“宽度”或计算密集点云的波纹，则 PowerInspect 会花费较长时间来报告百分比。

7. 如果要将这些值用作新检测的默认值，请选择“另存为默认参数”。
