指定要校准的 CAD 层的步骤

使用“检测路径”选项卡 >“选项”面板 >“校准层”选项可指定要在碰撞检查中包含的 CAD 层和对象。

注： 仅当为 CNC 或在机检测测量设备创建检测时，此选项才可用。

若要指定在碰撞检查中包含的 CAD 层和对象，请执行以下操作：

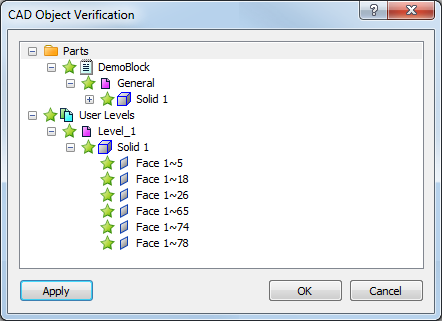

1. 单击“检测路径”选项卡 >“选项”面板 >“校准层”。系统将显示“CAD 对象校准”对话框。例如：



2. 单击 展开文件夹并显示要使用的层和对象。
3. 默认情况下，将检查所有 CAD 层和对象是否发生碰撞。单击层旁边的星形图标将其包含在校准检查中或从校准检查中排除：

   表示条目已包含在校准中。

   表示条目已从校准中排除。

   表示包括已包含条目和排除的条目组合的父层。

   在此示例中，Level_1 中的面 1~18 和面 1~26 已从碰撞检查中排除：



4. 单击“确定”保存所做的更改并关闭对话框。

您还可以使用“CAD”选项卡选择在碰撞检查中包含的 CAD 层和对象。
