指定校准设置的步骤

指定点数并设置校准所需的安全距离。

当您要检查和记录校准质量时，还可以指定校准的默认形状公差。

注： 仅在为 CNC 测量设备或手动 CMM 创建检测时，才需要校准设置。

1. 在“测量设备”选项卡中，单击“校准”。
2. 单击“校准设置”。

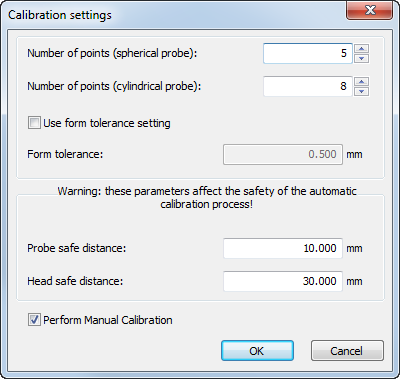

3. 在“校准设置”对话框的“点数(球测头)”框中，输入校准球测头所需的点数。
4. 在“点数(圆柱测头)”框中，输入校准圆柱测头所需的点数。
5. 如果要检查和记录校准质量，请选中“使用形状公差设置”复选框，然后输入校准球测量的“形状公差”。
6. 输入测量设备的“测头安全距离”和“测头座安全距离”。
7. 默认情况下，PowerInspect 会自动执行校准探测。如果要控制校准点的位置，请选中“进行手动校准”复选框。

注： 必须使用手动校准来校准星形测头。
