在 RPS 对齐定位中使用平面的步骤

当使用平面作为 RPS 对齐定位中的第一个项目时，其方向将锁定两个旋转轴。还可以使用平面法线来锁定平移轴。

若要使用平面创建 RPS 对齐定位，请执行以下操作：

1. 单击“原点”选项卡 >“创建”面板 >“对齐定位”>“RPS 对齐定位”以显示“RPS 对齐定位定义”对话框。
2. 为路线输入名称。

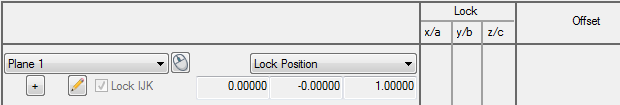

3. 在左侧下拉列表中选择平面，或单击 ，然后在 CAD 查看中选择特征。例如：



   这将锁定由平面方向确定的两个旋转轴。

4. 从右侧下拉列表中选择一个选项。选择：
   • “锁定位置”可固定平面的方向，并将平面锁定在沿其法向的位置。
   • “锁定方向”可固定平面的方向。这会锁定两个旋转轴，但保持位置沿与平面垂直的轴自由移动。
5. 将剩余的约束项目添加到对齐定位。
6. 选择对齐定位的所有项目后，单击“确定”保存更改并关闭对话框。
