创建 RPS（参考点系统）对齐定位项目的步骤

RPS 对齐定位使您可以使用一组特征来约束零件的转动轴和平移轴，从而将零件与 CAD 模型对齐。通过它，您可以：

• 在六个轴上锁定零件，并创建完全约束的对齐定位。
• 通过将旋转与特征的轴（例如平面或整个圆）对齐来约束旋转。
• 创建合并几何特征和引导曲面点的混合对齐定位。

注： 仅在为 CNC 和手动测量设备创建检测时，引导曲面点才可用。

若要创建 RPS 对齐定位，请执行以下操作：

1. 在检测次序中选择定义层。
2. 单击“原点”>“创建”面板 >“对齐定位”箭头 >“RPS 对齐定位”。系统将显示“RPS 对齐定位定义”对话框。

   如果绘图的名义值在变换的坐标系中，但没有 CAD 模型，您可以通过单击“参数”选项卡上的“编辑基准”，然后对值应用变换来创建对齐定位。

3. 为路线输入名称。
4. 默认情况下，将相对于 PCS（CAD 基准）报告对齐定位特征的名义值。若要相对于其他基准查看或编辑名义值，请单击“参数”选项卡上的“编辑基准”，然后使用“变换矩阵”对话框指定基准的平移和旋转。
5. 在“约束”选项卡上，从左侧下拉列表中选择特征，或单击 ，然后在 CAD 查看中选择特征。如果选择：

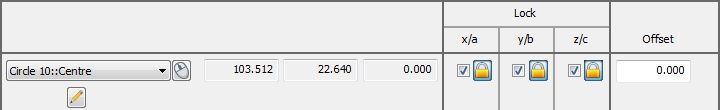

   • 点，则选中“锁定”列中的一个或多个复选框以指定哪些轴受特征约束。例如：



     当您过约束轴时，PowerInspect 会创建所有特征的最佳拟合。单击复选框旁边的 可从最佳拟合计算中排除轴。该按钮将变为 。

   • 直线、轴或矢量，则从右侧下拉列表中选择选项。选择：

     “锁定位置”可使用特征来约束位置和平移轴。

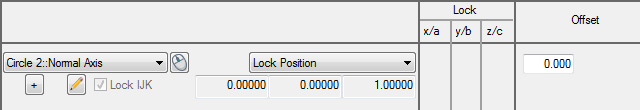

     “锁定方向”可仅约束旋转轴。例如：



6. 若要更改选定条目的名义值，请单击 ，然后在项目对话框中输入新值。
7. 若要定位项目以实现此对齐定位目的，请在“偏移”框中输入项目要沿法向偏移的距离。该偏移将应用于该项目以及在项目对话框中指定的任何“偏移/厚度”值。

   只有在选定项目允许时，才能输入偏移。例如，您可以输入探测圆的偏移，但不能输入探测平面的偏移。

8. 单击 定义下一个特征。

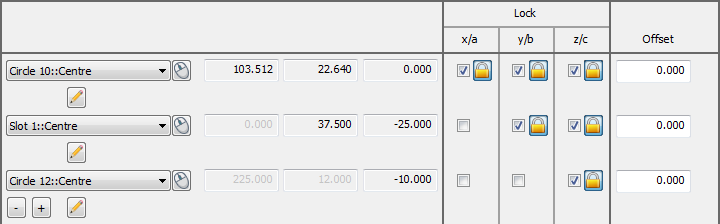

9. 重复步骤 5 到 8 以指定要用于创建对齐定位的其他特征。例如：



   轴可以按任何排列锁定；您最多可以指定 100 个约束项。如果对齐定位过约束，PowerInspect 会创建您指定要包括在优化中的项目的最佳拟合，并在对齐定位对话框和“报告”选项卡中报告其标准偏差。

10. 如果检测次序包含的构造特征使用由不同测量设备或在不同设备位置获取的测量值，请选中“使用变换后数据”复选框。这会将设备坐标转换为 CAD 坐标，以便所有计算都使用通用参考系统。

    如果检测中的所有坐标均通过一个测量设备在一个位置收集，或者检测次序不包含构造特征，则该复选框不起作用。

11. 若要将偏移应用于对齐定位，请单击“参数”选项卡上的“编辑偏移”，然后在“变换矩阵”对话框中输入偏移。
12. 如果对齐定位中使用的一个或多个特征是使用点云进行测量的，请在“参考对齐定位”列表中选择用于计算点云的测量值的对齐定位。
13. 若要在报告中包含对齐定位的详细信息，请选中“报告中输出”复选框。
14. 单击“确定”保存所做的更改并关闭对话框。
