使用线框检查器从 CAD 模型选择半圆弧、圆锥、圆柱或椭圆时，PowerInspect 会在特征的“检测”对话框中显示名义开始角
和结束角
值。
例如，从 CAD 模型中选择以下圆弧时：

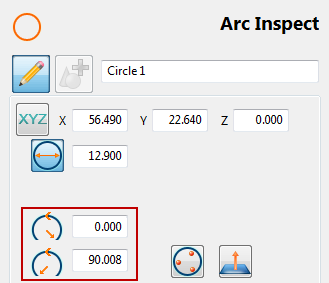

PowerInspect 会在“圆弧检测”对话框中显示名义开始角和结束角值：
单击“接受”
按钮时，PowerInspect 会创建次序项目，其检测路径由选择的探测方法确定。例如：
您可以使用 PowerInspect 的局部坐标系帮助编辑 3D 特征的开始角和结束角。局部坐标系使用红色、绿色和蓝色虚线显示，以表示特征的 X、Y 和 Z 轴。例如：

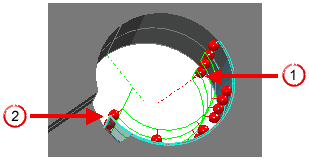

零位置是特征的正 X 轴。使用局部坐标系作为视觉辅助，可以更改检测路径的开始角或结束角。在以下示例中，阴影模型显示圆柱的检测路径包含与零件不接触的接触点：
特征局部坐标系的零位置
接触点不与零件接触
若要更正此问题，请将开始角从 -180.00 度更改为 -145.000 度，然后保存更改。CAD 查看将更新，并显示所有接触点现在均与零件接触：
