显示曲面点的步骤

若要在 CAD 查看中显示曲面检测组的测量点，请选择“查看”选项卡 >“查看选项”面板 >“点”按钮。

PowerInspect 会将测量结果与 CAD 数据进行比较，并使用颜色指示与 CAD 数据的偏差：

• 绿色点在公差内。
• 红色点高于公差带。
• 蓝色点低于公差带。

若要选择显示类型，请单击箭头，然后选择：

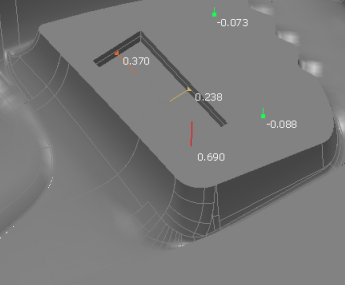

• “针”可将点显示为 CAD 模型上的彩色针。例如：

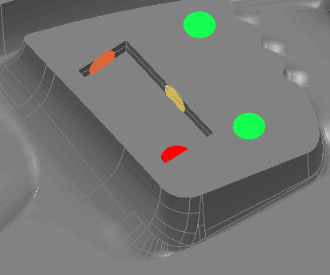

• “五色点”可在 CAD 查看中将检测组的点显示为彩色点。例如：



若要隐藏检测点，请取消选择该按钮。
