定位交换架、端口和插入对象的步骤

探测交换架以识别其在测量设备上的位置，并创建相对于测量设备坐标系的交换架坐标系。

定位交换架的步骤

1. 校准激活探针工具。
2. 在“测量设备”选项卡的“CNC 交换架”区域中，选择要定位的交换架，然后单击“定位”。系统将显示“交换架定位”对话框。

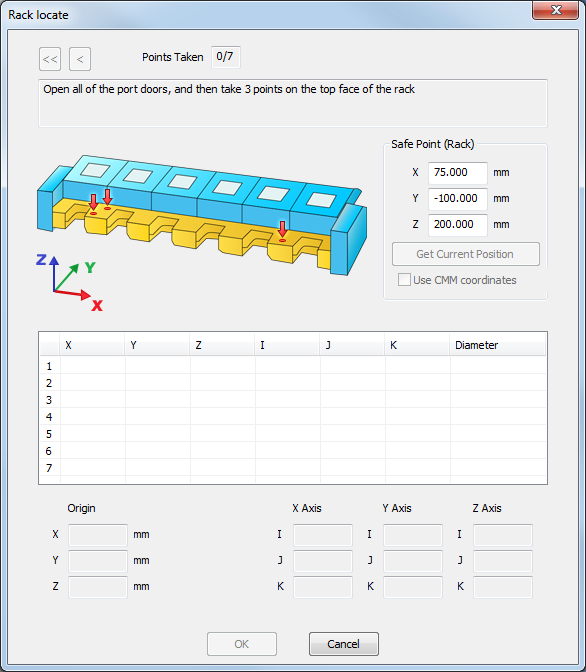

   例如，MCR20 交换架的“交换架定位”对话框：



3. 按照对话框中的图表和说明来探测点。

   在获取每个点时，该对话框将显示其 XYZ 测量设备坐标、IJK 矢量、测头的直径以及剩余点数。获取所有七个点后，该对话框将显示“定位成功”，以指示交换架已位于测量设备上。它还会以测量设备坐标显示交换架坐标系的原点、交换架在 IJK 矢量中的方向以及安全点的位置。

   若要删除上一个点，请单击 。若要删除所有点，请单击 。

4. 若要以测量设备坐标显示安全点，请选中“使用 CMM 坐标”复选框。取消选中该复选框可使用交换架坐标。
5. 若要输入新的安全点，请改写“X”、“Y”和“Z”框中的值，或单击“获取当前位置”以使用当前套固定位置。

定位端口或插入的步骤

在定位交换架时，PowerInspect 会计算其端口和任何插入对象的位置。如果端口或插入对象的位置不准确，可以通过在交换架内定位端口或插入对象来更正其位置。

1. 校准激活探针工具。
2. 在“测量设备”选项卡的“CNC 交换架”区域中，选择要定位其端口或插入对象的交换架，然后单击“编辑”。系统将显示“交换架”对话框。

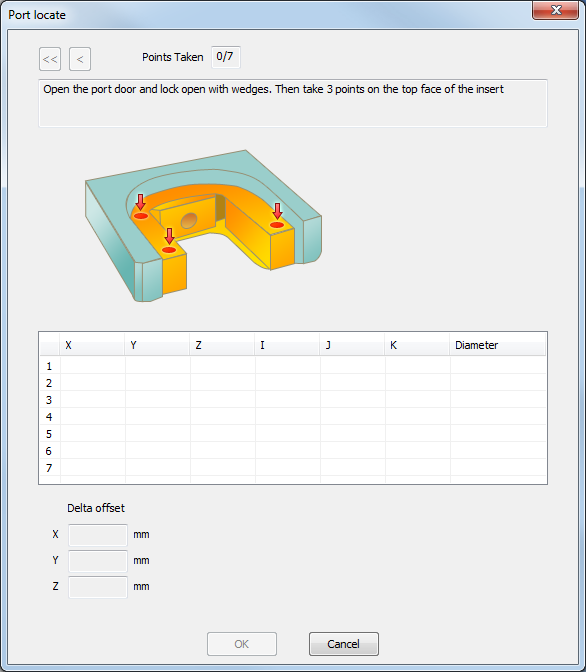

3. 在“端口”区域中，选择要调整的端口，然后单击“位置插入”。系统将显示“端口定位”对话框。以下示例显示了 FCR25 交换架中 PA25 插入的“端口定位”对话框：



4. 按照对话框中的图表和说明来探测点。

   在获取每个点时，该对话框将显示其 XYZ 测量设备坐标、IJK 矢量、测头的直径以及剩余点数。

   如果已获得全部七个点，则对话框会显示“定位成功”以指示端口或插入对象已位于交换架内。它还显示距原始计算位置的“增量偏移”。

   若要删除上一个点，请单击 。若要删除所有点，请单击 。

5. 单击“确定”保存位置并返回“交换架”对话框。
6. 重复步骤 3 到步骤 5 以继续定位端口或插入对象。
