在 CNC 测量设备上管理交换架的步骤

指定和管理要在 CNC 检测期间使用的交换架。

交换架是安装在测量设备上的装置，该装置包含多个用于存储探针工具子组件的端口。

注： 如果要创建可存储在交换架中的子组件，必须使用连接到任何兼容扩展探针组合的 TP20 模块创建该子组件。

指定交换架的步骤

1. 使用支持 CNC 的测量设备协议或 I++ ClientTool 协议连接到测量设备。CNC 交换架将显示在“测量设备”选项卡中。



2. 将交换架安装在测量设备上，并将其与主轴对齐。

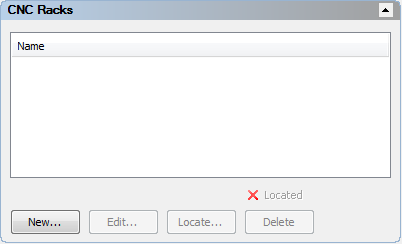

3. 在“测量设备”选项卡的“CNC 交换架”区域中，单击“新的”。

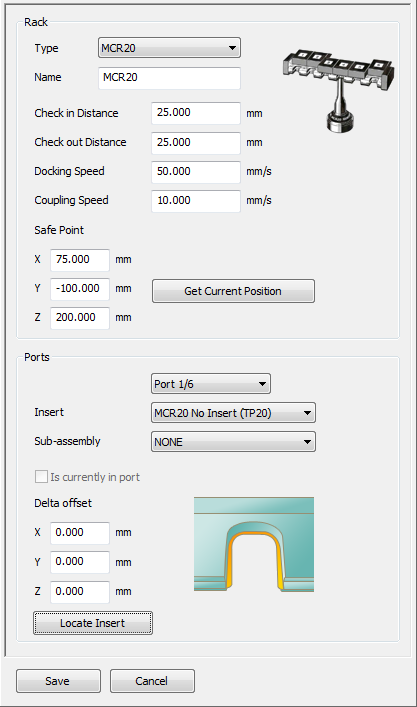

4. 在“交换架”区域中，选择要存储子组件的交换架的类型。
5. 输入交换架的名称。
6. 在“登入距离”框中，输入端口的对接点与其登入安全点 之间的距离。
7. 在“登出距离”框中，输入端口的固定点与其登出安全点 之间的距离。
8. 在“对接速度”框中，输入“安全点” 与端口的登入和登出安全点之间的探针工具的速度。
9. 在“接触速度”框中，输入连接子组件或断开子组件连接时的速度。

查看或编辑交换架的步骤

1. 在“测量设备”选项卡的“CNC 交换架”区域中，双击列表中的交换架。系统将显示“交换架”对话框。
2. 编辑该交换架，然后单击“保存”以保存更改并关闭对话框。

删除交换架的步骤

1. 在“测量设备”选项卡的“CNC 交换架”区域中，选择列表中的交换架。
2. 单击“删除”以删除交换架。
