使用 Navisworks® 生成协调模型之后，您可以将 NWD 或 NWC 文件链接至 Revit 模型作为设计参考。
视频：使用协调模型当从其他规程来的团队不使用 Revit 建模时，该功能非常有用。 您可通过它将 Revit 模型与非Revit 模型进行比较以便协调。 通过定期（如每周）加载已更新的协调模型，您可将冲突风险降至最低。此做法可以加速设计流程并减少更改需要，为整个设计团队节省时间和资金。
协调模型
协调模型属于一种三维设计，这种三维设计会在项目的设计、预施工和施工阶段开展各类规程的虚拟交叉检验。考虑到“协调模型”的特点，请使用 NWD 或 NWC 文件。NWD 和 NWC 是 Navisworks 的本地文件格式。项目团队使用 Navisworks 以将多学科设计数据整合进一个协调模型。
示例
- 建筑师使用 Revit 设计建筑。 结构工程师使用另一款软件产品设计建筑结构。该设计人员希望将结构设计导入 Revit 中，并将其作为参考以确保建筑图元与设计结构图元正确对齐。
- 设计制造师借助三维建模工具，使用复杂的幕墙系统来设计建筑外围。建筑师希望将该模型导入 Revit 中，并将其作为参考以确保建筑内部设计与建筑外围相匹配。
- 建筑师使用 Revit 设计建筑。 土木工程师使用另一款软件产品进行详细的场地设计。建筑师希望将场地设计导入到 Revit中，并将其作为参考底图，以正确设计场地建筑布局。
注： Navisworks 模型在本地缓存。因此，模型不会被限制为仅在 Navisworks 中使用。

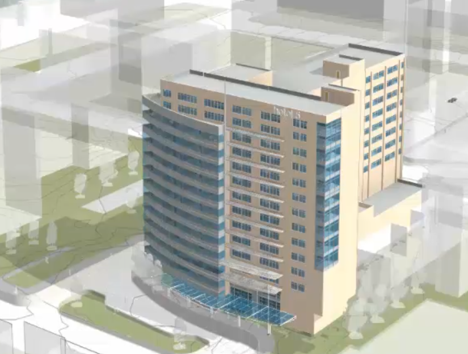

在 Revit 中使用协调模型

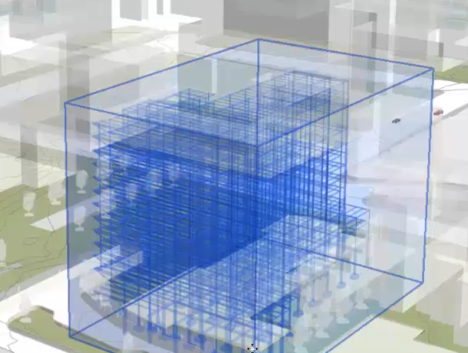

将协调模型链接到 Revit 模型时，协调模型将显示在当前视图中。 该模型将被边界框环绕，当您将光标移动到协调模型上方时，将显示此边界框。当您选择边界框时，状态栏会显示族和类型“协调模型：Navisworks 模型”，并在后面跟着 Navisworks 模型的名称。“属性”选项板会显示文件路径、名称以及协调模型的其他属性。
提示： 若要更轻松地选择协调模型，请使用“按面选择图元”选项。
在 Revit 中，协调模型被视为单个条目。 Revit 无法区分协调模型中的各个图元。 您无法在协调模型中选择条目，也无法查看其属性。
链接协调模型之后，可以在 Revit 中执行以下操作：
- 在三维视图和二维视图（包括平面、立面和剖面）中显示协调模型。
- 锁定协调模型以将其原地固定，使其不会因 Revit 模型而随意移动。
- 为协调模型定义阶段。
- 为协调模型定义透明度，使其与 Revit 模型区别。 使用“可见性/图形”对话框，以设置其可见性并定义透明度。
- 为实现工作共享，请将协调模型添加到工作集。
- 将协调模型打印为 Revit 视图的一部分。
- 将协调模型导出为图像，并作为 Revit 视图的一部分。
- 卸载协调模型以暂时从模型中将其移除（例如，出于提升性能的目的）。重新载入模型时，它将重新载入到相同的位置和方向。
- 重新载入协调模型以反映近期更新。
- 从 Revit 模型中移除（删除）协调模型。
由于协调模型中不包括纹理，因此不能被渲染为 Revit 视图的一部分。
