使用 DIM 加速標註

因為需要快速有效率進行標註，所以 AutoCAD 引入了 DIM 指令，在單一指令中使用推論和選項加速程序。您可以使用單一的 DIM 指令結合以下項目而獲得不同的結果，不需要在多個標註指令之間切換：

• 您選擇的 DIM 選項
• 您將游標懸停所在物件的「類型」
• 您將游標懸停在物件的位置
• 您點選或按一下的位置
• 您移動游標的方向

上述所有因素都會影響最終的結果。

我們來看看 DIM 如何在單一的指令序列中標註下方的假想設計。

註: 影片沒有包含聲音或字幕。

註: 步驟、影像和視訊可能隨產品版本而略有不同。

建立線性標註

1. 按一下「常用」頁籤 > 「註解」面板 > 「標註」。 查找
2. 將游標懸停在線段上，直到顯示標註預覽。選取直線段，然後按一下所需的標註線位置。

   註: 如果物件鎖點會干擾物件選取或標註的放置，請放大或按 F3 關閉常駐式物件鎖點。

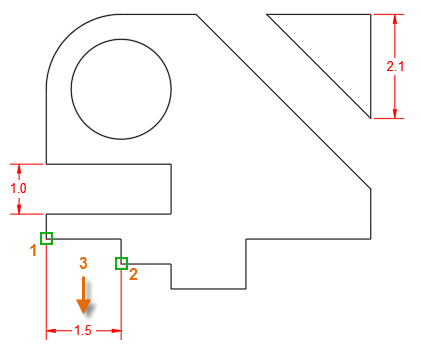

3. 若要標註間隙，請使用物件鎖點來定位標註點 (1、2)，然後按一下所需的標註線位置 (3)。

   註: 注意事項：指定線性標註的點時，您移動游標的方向決定要建立水平、垂直或對齊式標註。

   提示: 若要防止建立對齊式標註，請按 F8 打開「正交」模式。
4. 對於下一個線性標註，請使用物件鎖點 (1、2)，然後按一下所需的標註線位置 (3)。

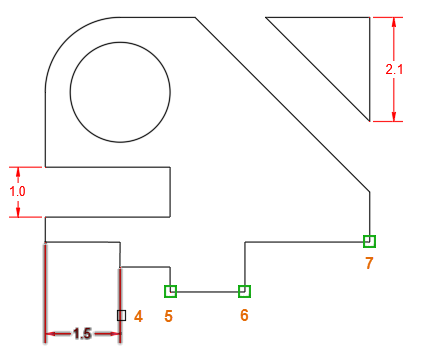

5. 若要建立一系列連續的標註，請在提示下指定「連續式」選項，選取要從其繼續的延伸線 (4)，和其他標註點 (5、6、7)。

   註: 建立基線式標註的序列很類似，只是 (a) 要選擇「基線式」選項，(b)選取的延伸線是在 (4) 的左側。
6. 然後按「兩次」Enter 結束連續式標註的序列。
7. 接下來，我們將標註對角線槽或通道的寬度。選取對角線 (1、2)，然後按一下標註的位置線 (3)。

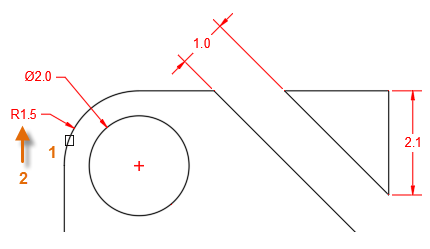

8. 若要標註圓角和圓，請選取它，然後按一下文字和引線的位置。

9. 最後，按 Enter 結束 DIM 指令。

在圖紙空間中標註

有多種方式可以定位標註和調整標註比例。其中一種方法是在圖紙空間中建立標註。如果使用此方法，您仍然可以使用 DIM 指令。請依以下步驟執行：

1. 在模型空間中進行標註之後，建立或按一下某個配置頁籤。
2. 選取所需的配置視埠，按一下比例掣點，然後從清單中選取比例。

3. 接著，在配置視埠內按兩下，以存取模型空間。視需要平移視圖。
4. 於指令提示下，輸入 CHSPACE。在「常用」頁籤之展開的「修改」面板中也提供「變更空間」指令。

5. 選取所有標註。如果有很多標註，您可以使用框選窗或選取篩選。

就像變魔術一樣，選取的所有標註都會轉移至目前配置中的圖紙空間。標註也會自動維持正確的比例，這個比例是由視埠決定。

從這些步驟可以看到，建立標註最有效率的方式是在連續的工作流程中使用 DIM 指令，使用滑鼠滾輪平移和縮放，然後當您需要關閉常駐式物件鎖點以選取物件時按 F3。

請嘗試對您自己的圖面使用 DIM 指令，找出其他增加標註程序速度的方法。
