使用階梯的步驟

插入階梯、加入橫檔、將階梯重新編號，以及定義預設階梯設定。

插入階梯

  1. 按一下「線路圖」頁籤 「插入配線/配線號碼」面板 「插入階梯」下拉式清單 「插入階梯」。 查找
  2. 指定階梯的寬度和間距。
  3. 指定第一個參考、索引和橫檔。

    索引是線參考號的增量數 (預設 = 1)。如果不希望展示每個線參考號，則可以使用 AutoCAD「刪除」指令去除不希望展示的額外線參考號。請勿刪除頂級線參考號。這是階梯的 MLR 圖塊，帶有智慧設定。

    註: 您無需輸入長度值，因為該值會在設定第一個參考、索引和橫檔值後計算得出。
  4. 指定是建立單相階梯，還是建立三相階梯。如果選取建立三相階梯，則「寬度」和「繪製橫檔」選項將不可用。
  5. 指定繪製橫檔的方式。

    「無母線」僅繪製線參考號；而「無橫檔」僅繪製帶有橫檔的熱母線和中性母線。使用 AutoCAD Electrical 工具集 的「加入橫檔」指令或「插入配線」工具加入橫檔。選取「是」以在每個參考位置 (略過 = 0) 自動包含一個橫檔，或每隔一個線參考位置 (略過 = 1) 自動包含一個橫檔。您可以指定是否略過橫檔；指定「略過 = 4」表示每繪製一個橫檔後略過四個橫檔。

  6. 按一下「確定」。
  7. 指定階梯的起始位置。輸入起始和結束值，或在圖面上點選一點。

    插入階梯期間，會在指令提示下顯示目前配線類型。您可以透過鍵入快速鍵「T」，然後從「設定配線類型」對話方塊中選取新配線類型，來進行取代。新配線類型會成為目前配線類型，且指令會繼續執行階梯插入。

  8. 指定階梯的最後參考編號。如果在上述步驟中輸入了值，則不必執行此步驟。
  9. 按一下以插入階梯。
註: 若要重新定位整個階梯，請使用 AutoCAD 的「移動」。請確定得到的是完整的階梯，包括第一個線參考號 (MLR 圖塊插入)。然後在對話方塊上選取「修訂階梯」按鈕，並按一下「取消」。使用此指令可以強制 AutoCAD Electrical 工具集 重新讀取並更新其內部階梯位置清單。

將階梯重新編號

  1. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「修改階梯」下拉式清單 「修訂階梯」。 查找
  2. 輸入新起始線參考號，然後按一下「確定」。
    註: 此作業不會更新既有元件或配線號碼。

  3. 若要更新元件標籤以與新線參考號碼相符，請 按一下「線路圖」頁籤 「編輯元件」面板 「為元件重新加標籤」下拉式清單 「為元件重新加標籤」。 查找
  4. 若要更新配線號碼，請 按一下「線路圖」頁籤 「插入配線號碼」面板 「插入配線號碼」下拉式清單 「配線號碼」。 查找

    選取「全部加標籤/重新加標籤」。

    如果其中包括另頁接線，請務必按一下「為配線加標籤」對話方塊中的「交互參考信號」。

  5. 按一下「點選個別配線」，然後選取要重新加標籤的配線。

將階梯重新編號 (專案級)

  1. 按一下 「線路圖」頁籤 「編輯配線號碼」面板 「修改階梯」下拉式清單 「將階梯參考重新編號」。 查找
  2. 輸入第一個圖面上第一個階梯的第一個階梯號碼。
  3. 請選取以下方法之一：
    • 使用下一個循序參考 - 自上一個圖面中最後一個線參考增量。
    • 略過，圖面到圖面的數目 - 輸入下一個圖面的第一個階梯參考要略過的數目。例如，如果 1001 是第一個參考號碼，您輸入的略過值為 1000，則第二個圖面中的第一個階梯會更新為 2001，第三個圖面上的第一個階梯會更新為 3001，以此類推。
  4. 按一下「確定」。
  5. 選取要處理的圖面。
  6. 按一下「確定」。

變更階梯大小

可以使用「修訂階梯」工具來縮短、延長、加寬或壓縮既有階梯。

若要延長或縮短階梯，請：

  1. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「修改階梯」下拉式清單 「修訂階梯」。 查找
  2. 變更線參考號的欄，以與相應的階梯長度相符，然後按一下「確定」。
  3. 從功能表中選取 AutoCAD「拉伸」指令，以延長或縮短階梯。

若要加寬或壓縮階梯，請：

  1. 按一下「線路圖」頁籤 「編輯元件」面板 「修改元件」下拉式清單 「快速移動」。 查找
  2. 選取階梯的垂直軌道，然後將其拉出或推入。

  3. 若要將元件重排回整齊的欄 -

    按一下「線路圖」頁籤 「編輯元件」面板 「修改元件」下拉式清單 「對齊」。 查找
  4. 選取要對齊的元件，然後按下 Enter。

移動階梯

  1. 從功能表使用 AutoCAD 的「移動」指令移動階梯。確保選取完整的階梯，包括第一個線參考號碼
  2. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「修改階梯」下拉式清單 「修訂階梯」。 查找
  3. 按一下「取消」。

    這將強制 AutoCAD Electrical 工具集 重新讀取並更新內部階梯位置清單。

變更橫檔間距

  1. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「修改階梯」下拉式清單 「修訂階梯」。 查找
  2. 將線參考號的欄變更至所需的橫檔間距和階梯長度。

  3. 「快速移動」(或 AutoCAD「拉伸」指令) 可將既有的橫檔移動至新橫檔位置。

    按一下「線路圖」頁籤 「編輯元件」面板 「修改元件」下拉式清單 「快速移動」。 查找

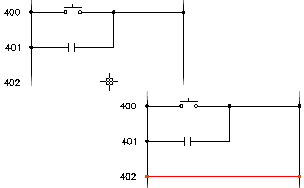

插入橫檔

在階梯內部最接近使用者選取點的線參考處加入階梯橫檔。

兩條母線配線必須均顯示在螢幕上。

  1. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「修改階梯」下拉式清單 「加入橫檔」。 查找
  2. 選取熱母線配線和中性母線配線之間的任意空白區域，以加入橫檔。

    插入橫檔期間，在指令提示下會顯示目前的配線類型。您可以透過鍵入快速鍵「T」，然後從「設定/編輯配線類型」對話方塊中選取新配線類型，來進行取代。新配線類型會成為目前配線類型，且指令會繼續執行配線插入。

    如果新橫檔遇到在空白區域浮動的線路圖裝置，則嘗試切斷跨越該裝置的配線。

使用樣板設定階梯預設

如果您使用的是帶有預先插入 WD_M 圖塊的樣板圖面，請使用以下步驟。

  1. 開啟 AutoCAD Electrical 工具集 中的樣板圖面 (其副檔名為「.dwt」)。
  2. 按一下「線路圖」頁籤 「其他工具」面板 「圖面性質」下拉式清單 「圖面性質」。 查找
  3. 在「圖面性質」對話方塊中，按一下「圖面格式」頁籤。
  4. 在「階梯預設」區段中，進行適當的變更，然後按一下「確定」。
  5. 儲存並結束樣板圖面。

設定 WD_M 圖塊上的階梯預設

  1. 開啟位於以下位置的 WD_M 圖面：\Users\Public\Documents\Autodesk\Acade {版本}\libs\{資源庫}\WD_M.dwg。
  2. 變更屬性定義的預設值。
    • DLADW：預設階梯寬度
    • RUNGDIST：預設階梯橫檔間距
    • PH3SPACE：預設三相配線間距
  3. 儲存並結束圖面。

透過修改第一個橫檔屬性定義，您可以永久性地變更線參考號的相對位置和文字大小。

  1. 顯示 MLR 圖塊的圖面。\Users\Public\Documents\Autodesk\Acade {版本}\libs\{資源庫}\ 中的檔案名稱為：
    • WD_MLRH.dwg：對於水平橫檔/垂直階梯
    • WD_MLRV.dwg：對於垂直橫檔/水平階梯
    • WD_MLRHX.dwg：六邊形使用者自訂圖塊 (水平橫檔/垂直階梯)
    • WD_MLRVX.dwg：六邊形使用者自訂圖塊 (垂直橫檔/水平階梯)
  2. 根據需要變更預設值，但請勿刪除任何您發現的屬性。
  3. 移動或變更第一個橫檔屬性定義的文字大小。
  4. 儲存並結束圖面。
