使用錯誤檢查工具的步驟

如何使用「Electrical 檢核」錯誤報告，尋找和修正配線相關問題，以及清理圖面。

Electrical 檢核錯誤報告

1. 按一下「報告」頁籤 「線路圖」面板 「Electrical 檢核」。 查找
2. 按一下「詳細資料」以檢視偵測到的問題。
   註: 如果沒有發現錯誤，則不會啟用「詳細資料」按鈕。
3. (可選) 按一下「作用中的圖面」，以僅檢視在作用中圖面上偵測到的問題。
4. 按一下具有錯誤圖示的任何一個頁籤。
5. 若要移往元件或配線並更正錯誤，請執行以下作業：
   • 選取一則檢核記錄，然後按一下「移往」(或按兩下該檢核記錄)。
   • 使用任何一種編輯工具修正錯誤。
     註: 瀏覽至錯誤位置後，對話方塊的左側欄中將顯示一個「x」。
6. 若要隱藏您不需要更正的錯誤，請執行以下作業：
   • 使用 Shift、Ctrl 或窗選框選取錯誤，以選取多列。
   • 按一下「標記為忽略」。
   • 勾選「隱藏忽略的問題」。
7. 若要將報告輸出至文字檔，請執行以下其中一項作業：
   • 按一下「匯出」頁籤，僅輸出目前頁籤上的記錄。
   • 按一下「全部匯出」，以輸出整個報告。

註: 執行「圖面檢核」工具，以自動執行與配線相關的清理功能。

配線與配線號碼清理

1. 按一下「報告」頁籤 「線路圖」面板 「圖面檢核」。 查找
2. 選擇要處理專案還是作用中的圖面。
3. 檢查您要讓程式尋找並修正哪些配線相關錯誤。
4. 使用報告搜尋剩餘的錯誤。

檢查/修復配線間隙

1. 按一下「線路圖」頁籤 「編輯配線號碼」面板 「修改配線間隙」下拉式清單 「檢查/修復間隙指標」。 查找
2. 依據指導選取各配線線段。

   將依需要加入間隙資料。檢查/修復的結果將展示在指令提示區域中。

檢查/追蹤配線

排解有關未連接或短接的配線以及無效配線交叉間隙指標的問題。

1. 按一下「線路圖」頁籤 「編輯配線號碼」面板 「修改配線」下拉式清單 「檢查/追蹤配線」。 查找

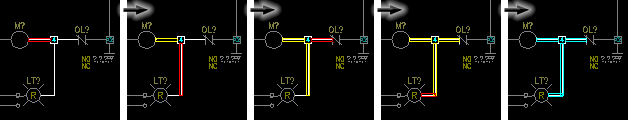

2. 選取網路上的一條配線。您可以選取「A」以展示所有線段。如果您更喜歡逐條配線地執行上述步驟，請按空格鍵。
3. 按以下按鍵：
   • A：展示配線網路中的所有配線。
   • 空格鍵：一次展示配線網路中的一條配線線段。

     已連接的配線線段端點會展示在指令提示區域中。

4. 重繪可刪除所有暫存圖形。

清理圖面

「清理圖面」可將物件從既有圖面複製到新的空白圖面，來建立圖面。

1. 按一下「專案」頁籤 「疑難排解」面板 「清理 DWG 公用程式」。 查找
2. 選取要處理的內容：
   • 作用中的專案：您可以處理專案中的所有圖面，或選取該專案內的圖面。
   • 瀏覽到資料夾：處理所選資料夾中的所有圖面。
   • 單一圖面：僅處理選取的圖面。
3. (可選) 按一下「全部清除」以執行 PURGE 指令，並清除所有未使用的項目 (例如圖塊定義、標註型式、圖層、線型以及文字型式)。
4. 按一下「確定」。
5. 按照提示選取圖面或資料夾。

   將建立新的空白圖面複本，並顯示一則警示，指示可以在其中找到新圖面的資料夾。
