關於機電專案

將 AutoCAD Electrical 工具集專案連結至 Inventor 專案，以進行資料交換和交互運作。

機電專案整合了機械和電氣領域，針對產品開發提供協作和連接的設計體驗，讓它們能在即時環境中並行工作。您可以建立機電連結檔案，以連接您的 AutoCAD Electrical 工具集專案與 Inventor 專案。您可以將機電連結檔案保留在網路上的共用資料夾位置，該位置可供 AutoCAD Electrical 工具集和 Inventor 使用者進行存取。建立連接後，您可以使用同步功能啟動 AutoCAD Electrical 工具集設計與 Inventor 設計之間的資料交換。

連結的專案可讓您：

將 2D 線路圖表現法關聯至 3D 模型
即時同步專案設計資料
檢視物理性質，例如，AutoCAD Electrical 工具集中的配線長度可協助您評估實際配線長度
檢視由 Mechanical 使用者定義的屬性，並將其與在 AutoCAD Electrical 工具集中定義的電氣屬性進行比較，以協助您使邏輯與物理方面的元件性質保持一致
將元件、佈線和連接詳細資料匯出為 Microsoft® Excel 格式，以快速產生報告
根據在 AutoCAD Electrical 工具集中定義的連接，自動在 Inventor 中佈線配線和電纜

若要檢視連結專案的元件和配線資料，並使資料保持同步，請使用：

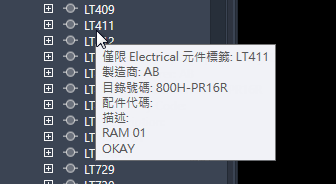

AutoCAD Electrical 工具集「專案管理員」中的「位置視圖」頁籤
Inventor 中的「位置視圖」

同步

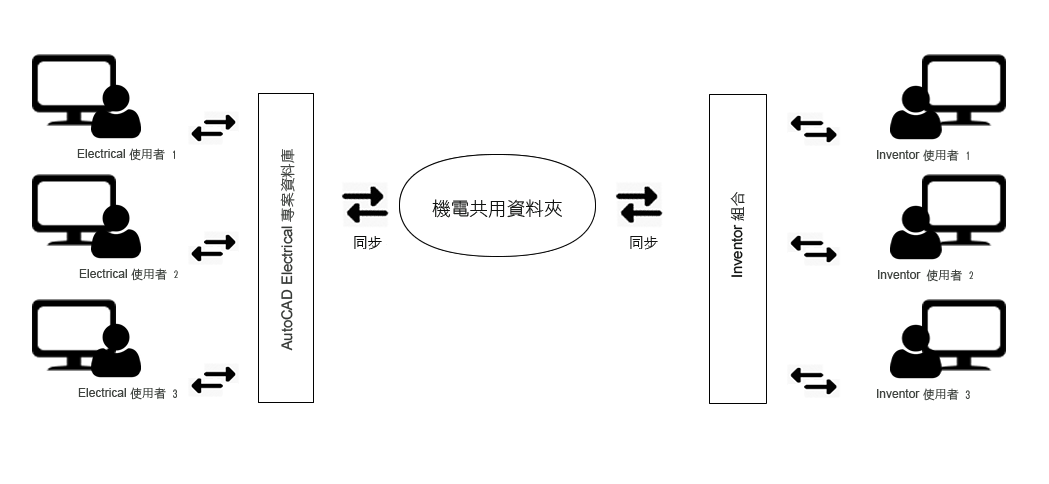

機電專案透過同步功能，管理和保持 AutoCAD Electrical 工具集專案與 Inventor 專案之間的資料完整性。在資料交換過程中，機電專案中的同步功能使用推送和提取方法。對於 AutoCAD Electrical 工具集使用者，會先提取 Inventor 資料並更新元件樹狀檢視，然後再將 AutoCAD Electrical 工具集資料推送至 Inventor。當您的網路中斷而使與連結檔案的連接中斷時，同步會失敗 - 您可以繼續在您的圖檔中離線工作，並使用「位置視圖」頁籤管理元件。在網路中重新建立與連結檔案的連接之後，您可以同步離線工作。
