建立一個規則，來為面和邊直接加入約束

首先，將名稱指定給面或邊，然後建立一個規則，用於將約束直接加入至具有這些名稱的面或邊。

1. 在零件檔中，於已經或將要約束至另一個零件的幾何圖形上按一下右鍵，然後選取「指定名稱」。



2. 為受約束的幾何圖形輸入描述性名稱，以便更易於在「規則編輯器」中識別該幾何圖形。

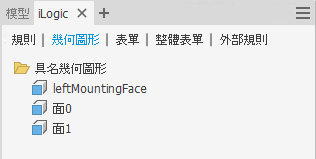

指定的名稱將顯示在 iLogic 瀏覽器中的「幾何圖形」頁籤中，以及圖形視窗中的幾何圖形上 (僅限零件檔)。



提示: 使用關聯式功能表選項「展示/隱藏標示」，來控制指定名稱在圖形視窗中的顯示。

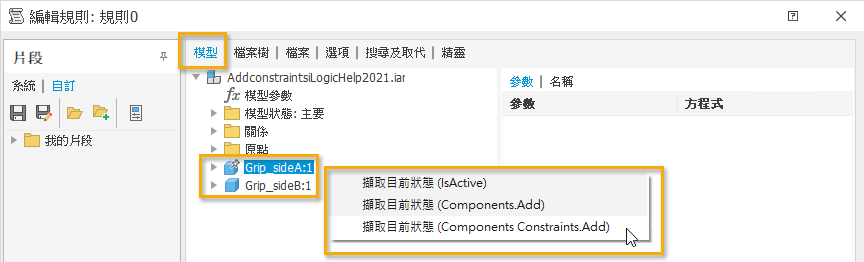

3. 在組合檔中，於「編輯規則」對話方塊的「模型」頁籤中，選取多個零件名稱，按一下右鍵，然後從關聯式功能表中選取「擷取目前狀態 (Components Constraints.Add)」。

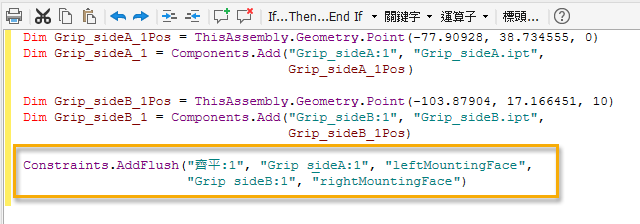

   「規則編輯器」中將植入新規則。每當您執行該規則時，都將重新建立約束。

   註: 如果未在零件檔中為幾何圖形指定名稱，「規則編輯器」將為該幾何圖形建立一個一般名稱。



註: 指定的名稱與「規則編輯器」之間沒有關聯性。如果您在零件檔中變更指定的名稱，您將需要重新建立規則或在「規則編輯器」中手動變更指定的名稱。
