「iLogic 瀏覽器」列示 iLogic 規則、表單、整體表單和外部規則。
關於規則
規則是可以監視並控制其他 Inventor 參數、特徵或元件的 Visual Basic (VB.NET) 小程式。
iLogic 將規則做為物件直接嵌入到零件、組合及圖面文件中。規則可確定和驅動設計參數和屬性值。透過控制這些值，您可以定義模型屬性、特徵及元件的行為。
與儲存幾何設計元素的方式一樣，會將知識直接儲存在文件中。
關於表單

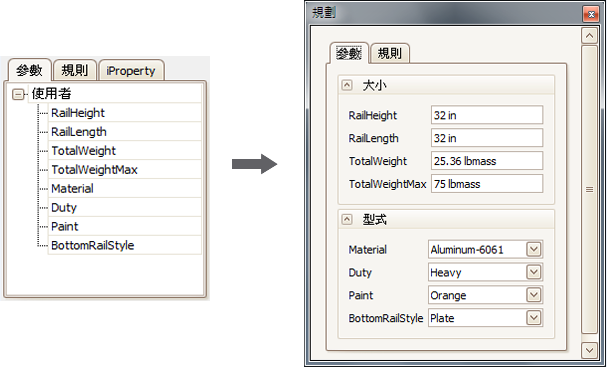

建立自訂使用者介面，並將其與 Inventor 零件、組合或圖面文件的參數、性質和規則相關聯。
使用拖放方法來設計使用者介面 (不需要進行程式設計)。使用這些控制可驅動對既有設計的變更。表單定義可以特定於文件並隨設計文件一起儲存，或儲存以跨多個文件進行使用。
關於外部規則
外部規則可以做為 iLogic 規則或者手動執行的小程式 (如 VBA 巨集) 使用。它們單獨儲存在文字檔或 VB 檔案中，獨立於任何 Inventor 文件 (零件、組合或圖面)。您可以手動執行它們，也可以透過其他規則執行它們。
當您在「iLogic 瀏覽器」中檢視外部規則清單時，不論您開啟何種文件，該清單均相同。該清單不與各個文件相關聯。
您也可以將外部規則做為事件驅動式規則執行。
關於精靈
iLogic 為您提供可用於為特定工作建立高階規則的多個精靈。這些精靈可在「編輯規則」對話方塊的「精靈」頁籤上取得：
- 「為對話方塊建立規則」- 使用自訂對話方塊驅動參數值。
- 「擷取目前視圖」- 擷取視圖方位及縮放顯示值。
- 「訊息方塊」- 建立顯示 Windows 訊息方塊的規則。
- 「參數限制」- 設定參數的最小值和最大值。
「iLogic 瀏覽器」環境
在「iLogic 瀏覽器」中，規則排列在兩個頁籤下面：
- 「規則」頁籤列示所有儲存在文件中的規則。
- 「外部規則」頁籤列示所有儲存在 Inventor 之外 (在磁碟上) 的規則，與所開啟的文件無關。
表單排列在兩個頁籤下面：
- 「表單」頁籤列示所有表單和按鈕，這些表單和按鈕可觸發儲存在目前文件中的規則。
- 「整體表單」頁籤列示所有表單和按鈕，這些表單和按鈕可觸發儲存在 Inventor 之外的規則，與所開啟的文件無關。
提示: iLogic 不會自動載入對檔案系統所做的變更。您可以透過按一下右鍵並選取「重新整理」，從檔案系統重新載入整體表單。
您可以在功能區上控制「iLogic 瀏覽器」的可見性：「檢視」頁籤
「視窗」面板 「使用者介面」「iLogic 瀏覽器」。
規則中的參數
在規則中，您可以將標準 Inventor 參數名稱做為 Visual Basic 變數使用。當您執行規則時，會將參數的值指定給變數。對於數值參數，該值是以「工具」「文件設定」中指定的文件單位表示的實數。在規則中，文字參數會變成字串變數。true/false 參數會變成布林變數。
參數的出現方式有兩種：
- 連結至數值或非數值參數的 VB.NET 變數。這些變數會以藍色亮顯：
當規則開始執行時，iLogic 會將這些參數的值從模型讀取到規則中。規則執行完成後，iLogic 會將變更後的值儲存回模型。
若要在規則執行完成之前儲存這些值，請使用 RuleParametersOutput 函數。如果您要立即變更模型，此函數十分實用。
- 使用 Parameter 函數存取的參數。例如：
如果使用這種方法指定值，這些值會立即儲存至模型，即在規則中的下一行陳述式執行之前儲存。如果您使用 Parameter 函數讀取值，則會立即從 Inventor 模型中進行讀取該值。
外部規則和參數
外部規則不會因回應特定參數變更而自動執行。與內部規則不同，參數名稱無法做為規則變數自動可用。
例如，以下規則陳述式無法工作：
d1 = d0 * 0.5
而應使用以下陳述式：
Parameter("d1") = Parameter("d0") * 0.5
此陳述式適用於具有名為 d0 和 d1 的參數的任何零件或組合。此陳述式可用於對共用相同項目的相關零件執行作業。
規則中的預設圖元名稱
對於以下其中一種 Autodesk Inventor 圖元名稱，如果在建立時為其指定了預設名稱，請在將其用於規則之前變更其名稱：
- 特徵
- 草圖
- 工作特徵
- 陣列
- 約束
- iMate
請使用有意義的名稱。名稱變更可以讓您更容易瞭解規則的作用。
變更預設名稱的另一個目的是為了使名稱更容易移植。在本地化之後的 Inventor 版本中，預設項目名稱已被翻譯成該版本對應的語言。這些名稱在模型瀏覽器中會自動變更，但在 iLogic 規則中不會自動變更。因此，規則可能會找不到使用預設名稱的項目。如果其他人在其他語言版本的 Inventor 中使用模型，則必需變更預設名稱。此建議僅適用於在規則中透過名稱調用的項目。例如，測量函數可以使用工作特徵名稱。如果您有工作特徵，但不在測量函數中使用它們，則您無需對其進行更名。此建議的一個例外是嵌入的 Excel 工作表。請勿對其進行更名。
在非英文版本的 Inventor 中，請在規則中使用英文名稱。例如：
"3rd Party:Embedding 1"
規則執行時
如果在規則中將參數直接做為變數使用，則通常情況下當參數值發生變更時，規則會因回應變更而自動執行。也可以透過事件觸發規則。
除非規則被抑制，否則在您編輯規則後，規則會立即執行。當規則執行時，參數中的變更在規則執行完成之後才會更新模型。如果需要，您可以使用以下任一函數強制參數變更立即生效：
- Parameter 函數
- 規則中的 RuleParametersOutput() 函數
如何處理規則
當您建立或編輯規則時，規則文字會被轉換為有效的 VB.NET 程式碼，然後進行編譯。某些 Inventor 參數名稱不是有效的 VB.NET 變數名稱。為允許您使用所有 Inventor 參數名稱，iLogic 會在內部為 Inventor 參數使用新變數名稱。
做為參數名稱使用的關鍵字
雖然您可以將 Visual Basic 關鍵字做為參數名稱使用，但不建議對新文件這樣做。但是，當您將規則加入至既有文件時，通常不需要變更任何參數名稱。如果存在與關鍵字相同的名稱，而您需要在規則中使用該關鍵字，您可以：
- 在可能的情況下變更 Inventor 參數名稱 (建議)。
- 在規則中使用該關鍵字，但大寫不同的字母。例如，當 Inventor 參數命名為 class 時，請使用 Class。Inventor 參數名稱區分大小寫，但 VB 參數名稱不區分。在我們的範例中，在 VB 看到程式碼之前，class 會被其他名稱取代，但 Class 會保持不變。
規則中的單位
您可以如在標準 Inventor 參數方程式中一樣在規則中使用 Inventor 單位。
- 規則不需要單位。例如，假設將數值指定給帶有單位的參數，但沒有在表示式中指定單位。在這種情況下，iLogic 會假設該數值使用與該參數一致的文件單位。這種類型的假設同樣適用於複合單位，例如 mi/hr。文件單位在「工具」「文件設定」「Inventor 中的單位」中設定。
- 在規則文字中，單位名稱只能直接在數值之後使用，而不能在參數、變數或表示式之後使用。
範例 - 混合文件單位
在此範例中，零件檔使用英吋做為文件單位。在「iLogic 參數編輯器」中：
- 參數 x 設定為 1 in
- 參數 y 設定為 12.5 mm
已將規則編寫為：
result = x + y MessageBox.Show(result,“Mixed Units Defined in Parameter Editor”)
執行加入作業時，iLogic 會將參數 y 的值從 12.5 mm 轉換為 .4921 英吋。在訊息方塊中會顯示值 1.49212598425197 並指示混合單位在參數編輯器中定義。
相反，如果文件單位被定義為公釐，則 iLogic 會將 x 參數的值從 1 in 轉換為 25.4 mm。在訊息方塊中會顯示值 37.9 並指示混合單位在參數編輯器中定義。
