約束

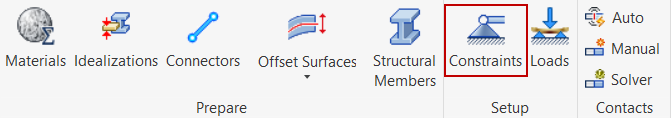

在 Autodesk Inventor Nastran ribbon頁籤的「設置」面板中按一下「約束」：

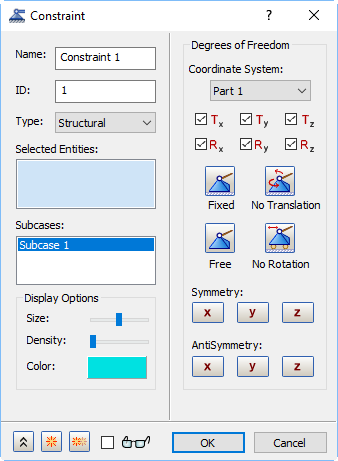

或者，在模型樹中的「約束」上按一下滑鼠右鍵，然後從關聯式功能表中選取「新建」。將顯示以下對話方塊：

表單具有下列主要區段：

• 名稱：輸入約束的描述。例如，背面固定。
• ID：當建立新約束，約束的 ID 會自動循序更新，以便它對於每個約束而言是唯一。
• 類型：選取要套用至模型的約束類型：
  • 結構
  • 釘住 - 只能套用到圓柱面
  • 無摩擦 - 用於接觸的表面，可以是平行的平坦表面或同圓心的圓柱面
  • 響應頻譜 - 只適用於衝擊/響應頻譜分析
  • 熱
  • 剛性 (顯式) - 只適用於具有剛性材料定義的剛體物理屬性 (實體、薄殼或線)。約束定義強制的零位移或零旋轉。
• 選取的圖元：此區段列示已選取做為約束的圖元。可以選取面、邊或頂點。

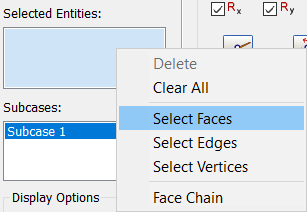

  「選取的圖元」方塊中有選取篩選可供使用。在選取方塊上按一下滑鼠右鍵後，您將注意到畫面列出「選取面」、「選取邊」和「選取頂點」選項。這些選項可讓您設定篩選，以僅選取面、邊和/或頂點。



  以右鍵按一下要選取的圖元或圖元附近，然後按一下「選取其他」可以使用另一個選取輔助。



  這會開啟一個清單，您可以從中選擇相鄰的主體、面或邊。

  您可以使用「面鏈」選項，透過單按一下選取一系列相切面。

• 子案例：可讓您選取要將約束套用至哪些子案例。
• 顯示選項：可讓您編輯約束的顯示選項。
• 自由度：可讓您選取節點的自由度，而這些節點與要約束的所選圖元相關聨。如果是「釘住」約束，您可以固定徑向、軸向與切線等方向的任意組合。
• 最小化/最大化對話方塊
• 新建：套用目前約束並清除表單，以準備用於定義下一個約束。
• 建立複本：套用目前約束並準備使用相同的設定定義下一個約束。如果您想要將相同的約束類型套用到不同的圖元，或將不同的約束類型套用到相同的圖元，此功能會非常有用。只修訂必須變更的設定；保留適用於下一個約束的設定。
• 預覽：按一下此勾選方塊，可動態更新約束的圖像顯示。依預設不勾選此選項，以便在編輯多個面或大型模型的邊上所定義的約束時提高效能。

按一下頁面底部的連結，可查看「約束」對話方塊內某些設定的更多資訊。
