建立一個單一迴路連接器族群

瞭解如何為實心牆建立單一迴路連接器族群。

單一迴路連接器族群可以用於多個迴路族群。此範例是公制族群，但您同樣可以建立英制版本。

1. 使用「公制一般模型.rft」樣板建立新的族群。
2. 開啟前立面視圖。
3. 在「性質」選項板中的「其他」下，選取「共用」。
4. 按一下「建立」頁籤 「塑形」面板 (掃掠)。
5. 按一下「修改 | 掃掠」頁籤 「掃掠」面板 (繪製路徑)。

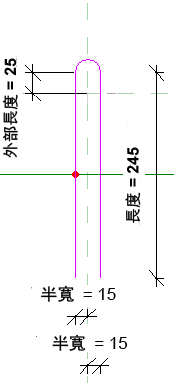

6. 使用兩條直線和以垂直參考平面為中心的弧繪製迴路路徑草圖。投影在牆外的迴路必須在水平參考平面上方。牆內的端點延伸到水平參考平面下。

7. 按一下「建立」頁籤 「性質」面板 (族群類型)。
8. 在「族群類型」對話方塊中，為下列類型性質加入適當值。
   • 長度
   • 寬度
9. 加入下列類型性質和其公式。
   • 寬度的一半：寬度/2
10. 按一下「確定」關閉「族群類型」對話方塊。
11. 按一下「註解」頁籤 「標註」面板 (對齊)。
12. 建立以下標註，並指定其標示。

13. 按一下「修改 | 掃掠」「繪製路徑」頁籤 「模式」面板 (完成)。
14. 選取掃掠路徑。
15. 按一下「修改 | 掃掠」頁籤 「掃掠路徑」 (選取輪廓)。
16. 按一下「修改 | 掃掠」頁籤 「掃掠路徑」 (編輯輪廓)。
17. 選取樓板平面圖：「參考樓層」，然後按一下「開啟視圖」。
18. 按一下「修改 | 掃掠」頁籤 「繪製路徑」 (圓形)。
19. 為迴路繪製圓形。

20. 按一下「建立」頁籤 「性質」面板 (族群類型)。
21. 在「族群類型」對話方塊中，為類型性質具名直徑加入迴路的適當直徑值。
22. 按一下「確定」。
23. 按一下「註解」頁籤 「標註」面板 (直徑)。
24. 放置直徑標註，並將其標示為標註參數。

25. 按一下「修改 | 掃掠」頁籤 「編輯輪廓」 「模式」面板 (完成)。
26. 按一下「修改 | 掃掠」頁籤 「模式」面板 (完成)。
27. 按一下「建立」頁籤 「性質」面板 (族群類型)。
28. 為迴路建立族群類型。
29. 按一下「確定」關閉「族群類型」對話方塊。
30. 儲存族群。

    迴路連接器族群可以儲存並載入到多個迴路連接器族群。
