編輯鋼筋約束

輕鬆管理鋼筋約束、選取鋼筋控點和約束目標，以及導覽進行變更可用的編輯選項。

影片：使用修改的約束放置鋼筋

註: 當您編輯鋼筋約束時，編輯過的鋼筋會以綠色亮顯 (請參閱選項對話方塊：圖形頁籤)：

1. 選取您模型中的鋼筋元素。
2. 按一下「修改 | 結構鋼筋」頁籤「主體」面板 (編輯約束)。
3. 選取鋼筋控點，選擇約束目標，然後調整鋼筋幾何圖形和行為。

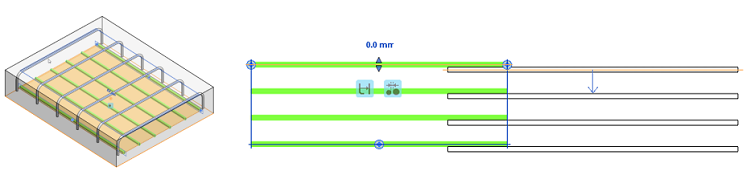

   此範例會選取鋼筋實體的某個線段，並以綠色亮顯。約束鋼筋線段的參考會以橙色亮顯。在此案例中，它是主體的面參考。

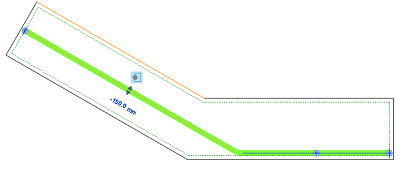

4. 按一下新的參考線以指定新的約束參考。標註報告了從鋼筋到約束的距離。


   請參閱鋼筋約束偏移控制項和選項，以進一步瞭解可用的約束編輯選項。

5. 按一下標註以輸入特定距離，然後按 Enter 以套用。

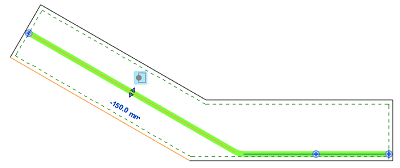

   以下影像展示鋼筋一端的約束標註被調整為距主體表面 100 公厘。





6. 按一下「修改 | 結構鋼筋」頁籤 「多個」面板 ( 完成)，以套用約束變更並結束編輯器。

註: 您可以在 3D 視圖以類似的方式編輯鋼筋約束。雖然鋼筋保護層線不會顯示在 3D 視圖中，但是每個鋼筋控點會顯示相關的選項。

有效目標

每個鋼筋控點會依驅動該約束的平面來定義。若要查看該平面的表現法，請開啟 3D 視圖，然後編輯鋼筋約束。

如果目前鋼筋控點的平面和鋼筋目標的平面平行，該鋼筋目標就會被視為有效。這也適用於線段、鋼筋平面 (集開始的位置) 或鋼筋起點/終點。

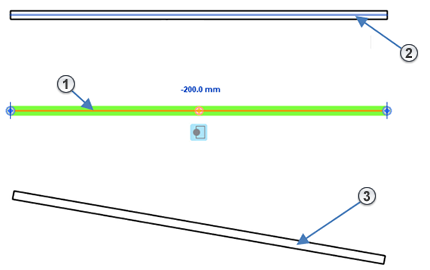

1. 選取的鋼筋控點。
2. 有效的鋼筋約束目標 - 線段與選取的控點平行。
3. 無效的鋼筋約束目標 - 線段與選取的控點不平行。當您將游標懸停在目標上時不會亮顯。

註: 如果目標無效，就不會亮顯，而且無法選取。

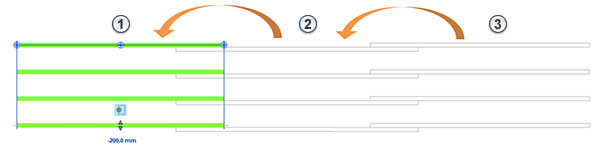

已經約束至目前鋼筋 (即使是經由其他鋼筋) 的鋼筋，會以半色調的顏色顯示，其參考無法選取，因為會導致循環參考。在此範例中，鋼筋集 (3) 約束至 (2)，(2) 又約束至 (1)：
