Určuje velikost asociativní středové značky.
| Typ: | Řetězec |
| Uloženo v: | Výkres |
| Počáteční hodnota: | "0.1x" |

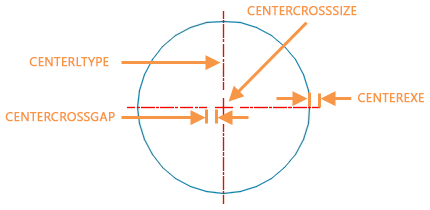

Systémová proměnná CENTERCROSSSIZE se použije pouze pro středové značky vytvořené pomocí příkazu STŘEDZNAČKA. Středová značka má výchozí relativní velikost 0.1x a mezeru 0.05x.
Poznámka: Nastavení systémových proměnných CENTERCROSSSIZE a CENTERCROSSGAP se navzájem ovlivňují. Doporučuje se, aby obě systémové proměnné používaly stejný typ hodnoty (absolutní, relativní nebo „ByLineType“).
|
Hodnota |
Popis |
|---|---|
|
Absolutní hodnota (libovolné kladné reálné číslo) |
Určuje délku segmentu čáry středové značky v jednotkách. |
|
Relativní hodnota (libovolné kladné reálné číslo určené jako faktor měřítka) |
Určuje hodnotu vzhledem k průměru kružnice nebo oblouku. Zadejte kladné reálné číslo následované znakem x. Například 0.1x je 1/10 průměru kružnice. |
|
„ByLineType“ |
Velikost středové značky je odvozena od typu čáry, který je k ní přiřazen. Poznámka: Pokud má typ čáry středové značky pouze čárky a mezery, velikost poslední čárky a mezery ve vzoru se použije jako velikost a mezera středové značky. Jestliže má vzor typu čáry středové značky další typy, použije se výchozí nastavení.
|
