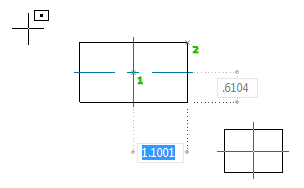

Vytvoří obdélník pomocí středu obdélníku jako počátečního bodu a určením rohu.
Můžete vybrat vhodný počáteční bod (roh, středový bod základny, středový bod výšky, nebo střed obdélníku) a určit výšku a základnu zadáním hodnot vzdálenosti v popiscích nástroje, které zobrazují rozměry obdélníku. Můžete také změnit tvar rohů a určit, zda se s obdélníkem budou vykreslovat osy.
Seznam výzev
Zobrazí se následující výzvy.
Určete střed
Určuje střed obdélníku jako počáteční bod.
- Určete další bod
- Určuje roh obdélníku.
- Plocha
- Vytvoří obdélník pomocí plochy a základny nebo výšky. Pokud je aktivní možnost Zkosení nebo Zaoblení, výpočet bere v úvahu také vliv rohů obdélníku.
- Zadejte plochu obdélníku – určuje plochu obdélníku.
- Vypočítejte rozměry pravoúhelníku – určuje, zda jsou rozměry obdélníku vypočteny pomocí základny nebo délky jako známé hodnoty.
- Zadejte základnu pravoúhelníku – určuje nenulovou hodnotu, kterou chcete použít jako základnu. Pokud zadáte zápornou hodnotu, základna se rozšíří vlevo.
- Zadejte výšku pravoúhelníku – určuje nenulovou hodnotu, kterou chcete použít jako výšku. Pokud zadáte zápornou hodnotu, výška se prodlouží směrem dolů.
- Otočení
- Vytvoří obdélník v zadaném úhlu otočení.
- Úhel otočení – určuje, jak se má obdélník otočit. Zadejte hodnotu úhlu nebo kliknutím na dva body na kreslicí ploše definujte směr.
Roh
Nakreslí obdélník při zadání dvou protějších rohů na úhlopříčce.
Základní
Nakreslí obdélník při určení středového bodu základny a rohu na protější straně.
Výška
Nakreslí obdélník při určení středového bodu výšky a rohu na protější straně.
Střed
Nakreslí obdélník při určení středu obdélníku a rohu.
Zkosení
Vytvoří obdélník se zkosenými rohy.
- Použít existující
- Použije hodnoty zobrazené na příkazovém řádku jako délky zkosení.
- Nastavení
- Zobrazí dialog Zkosení, kde lze určit délky zkosení, které chcete použít.
Zaoblit
Vytvoří obdélník se zaoblenými rohy.
- Použít existující
- Použije hodnotu zobrazenou na příkazovém řádku jako poloměr zaoblení.
- Nastavení
- Zobrazí dialog Zaoblení, kde lze určit poloměr zaoblení, který chcete použít.
Osa
Vytvoří obdélník pomocí os.
- Základní
- Nakreslí osu rovnoběžnou se základnou.
- Výška
- Nakreslí osu rovnoběžnou s výškou.
- Obě
- Nakreslí osy rovnoběžné se základnou a výškou.
Dialog
Zobrazí dialog s různými možnostmi vytváření čtverců a obdélníků.
