Aplikace Sada nástrojů AutoCAD Mechanical vám dává možnost vytvořit značky drsnosti, které dodržují normu aktivního výkresu.
Úplný seznam podporovaných norem najdete na konci této stránky.
Vložení značky do výkresu
Značku drsnosti můžete do výkresu vložit zadáním hodnot souřadnic nebo pomocí uchopení objektu. Značku můžete umístit samostatně nebo připojením k odkazové čáře. Značka může existovat jako samostatný objekt nebo může být připojena k objektu ve výkresu. Po připojení se bude značka pohybovat spolu s objektem, kdykoliv objekt posunete. Jestliže je odkazová čáry značky připojena k objektu ve výkresu a chcete ji připojit k jinému objektu, je nutné ji nejprve odpojit.
Odkazové čáry povrchu
Aplikace Sada nástrojů AutoCAD Mechanical nabízí možnosti příkazového řádku, jejichž pomocí lze vytvářet odkazové čáry povrchu. To umožňuje odkazům značek ukazovat na povrch (místo na hranu). Pomocí odkazových čar povrchu lze určit požadavky pomocí pohledu shora (a nikoli pomocí bočního pohledu).
Připojení k poznámkám

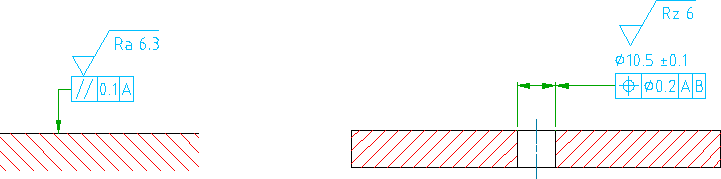

Značky drsnosti lze také připojit ke značkám geometrické tolerance – viz obrázek níže.
Určení požadavků drsnosti

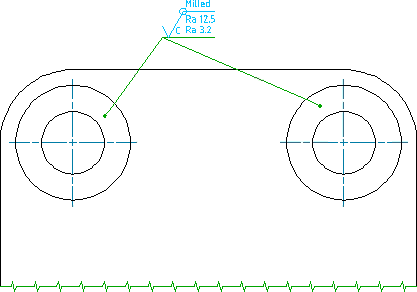

Když je třeba požadovanou drsnost vytvořit konkrétní metodou, je možné metodu označit slovy na řádek přidaný k delší části značky drsnosti. Pokud potřebujete vložit zvláštní znaky, například označení pro wave filtr (λ), můžete při psaní textu zadat odpovídající řetězec Unicode (v tomto případě \U+03BB i).
V některých případech je možné vybrat požadavky drsnosti z rozevíracích seznamů. Tyto seznamy lze upravit během konfigurace, aby byly vyloučeny ty požadavky drsnosti, které používáte pouze občas (a tím se zpřehlednil výkres) a za účelem přidání nebo upravení položek, které jsou k požadavkům výkresu relevantní.
Opakované používání značek drsnosti z knihovny značek
Všechny značky drsnosti, které vytvoříte, lze přidat do knihovny značek. Poté můžete vkládat značky přímo z knihovny, což může ušetřit značné množství času. Knihovna značek je uložena ve výkresovém souboru, kde je propojena s výkresovou normou.
Použití značky drsnosti jako hlavní značky
Značku drsnosti lze nastavit jako hlavní značku. Značka potom bude automaticky označovat stav značek drsnosti v jiných částech výkresu pomocí jediného souhrnného označení. Hlavní značka nerozlišuje různá rozvržení. Pokud odstraníte blok, který obsahuje značku drsnosti zahrnutou v hlavní značce, hlavní značka se neaktualizuje, dokud blok nevyčistíte.
Podporované normy kreslení
| Norma/revize | Vynášecí čáry povrchu | Odkazové čáry povrchu | Hlavní značka |
|---|---|---|---|
| ASME Y14.36M (1996) | Ano | ||
| BS EN ISO 1302 (2002) | Ano | ||
| BS 308 (1990) | Ano | ||
| ČSN 01 3144 (1981) | Ano | Ano | |
| DIN EN ISO 1302 (2002) | Ano | Ano | Ano |
| DIN ISO 1302 (1992) | Ano | Ano | |
| GB/T 131 (2006) | Ano | Ano | Ano |
| GB/T 131 (1993) | Ano | Ano | |
| ISO 1302 (2002(E)) | Ano | Ano | Ano |
| ISO 1302 (1978) | Ano | Ano | |
| JIS B 0031 (2003) | Ano | Ano | Ano |
| JIS B 0031 (1994) | Ano | Ano | |
| GOST 2.309-73 (Rev 3) | Ano | Ano | |
| GOST 2.309-73 | Ano | Ano |
