Aplikace Sada nástrojů AutoCAD Mechanical nabízí 11 typů značek, které lze vložit do výkresu.
Podporovány jsou následující značky:
- Symboly značky základny
- Značky dílčí základny
- Značky hrany
- Značky tolerance
- Značky odkazové šipky
- Značky poznámky
- Značky zúžení a sklonu
- Značky drsnosti
- Značka svaru
- Popisná/známkovací značka
- Značka slepého spoje
Značky a normy kreslení
Norma kreslení definuje chování a charakteristické vlastnosti každé značky. Chcete-li tyto charakteristické vlastnosti změnit, je nutné upravit prvky normy. Prvky normy jsou přístupné prostřednictvím karty AM:Normy v dialogu Možnosti.
Společné charakteristiky
Chování připojení
Při vytváření značky můžete nastavit její připojení k objektu. Když pak objekt přesunete, připojená značka se přesune společně s ním.
Pokud již bod připojení není nadále platný, značky mohou být od objektu odpojeny. Například:
- Pokud je značka připojená k referenci bloku, blok je předefinován a bod připojení je přemístěn.
- Pokud je značka připojena ke geometrii pohledu výkresu dokumentace modelu a bod připojení odkazové čáry zmizí v důsledku události aktualizace nebo úpravy.

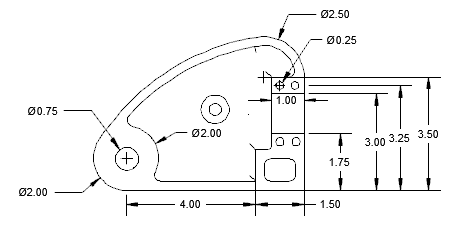

Před aktualizací události

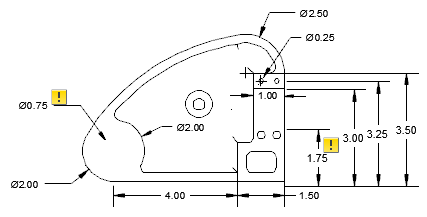

Po aktualizaci události
Pokud je zapnuto sledování poznámek, sleduje odpojené poznámky a zvýrazní odpojené poznámky indikátorem. Kliknutím na indikátor lze zobrazit nabídku, která obsahuje položky specifické pro danou poznámku.
Chování při vytvoření odkazu
Jestliže připojíte značku k oblouku nebo ke křivce spline, vynutí tato značka nastavení prvního segmentu odkazové čáry do polohy kolmé k připojenému objektu. Toto chování můžete předefinovat tím, že při přesouvání nitkového kříže stisknete klávesovou zkratku funkce Přepnout pravoúhlý režim odkazů se značkami (ve výchozím nastavení Shift + F).
Při připojení značky k čáře některé značky vynucují nastavení prvního segmentu odkazové čáry do polohy kolmé k připojenému objektu. Pokud zapnete trasování uchopení objektu, aplikace Sada nástrojů AutoCAD Mechanical zobrazí u značek, které se nechovají tímto způsobem, kolmé zarovnávací cesty, jejichž pomocí je lze trasovat.
Chování při úpravě uzlu počátečního bodu odkazu

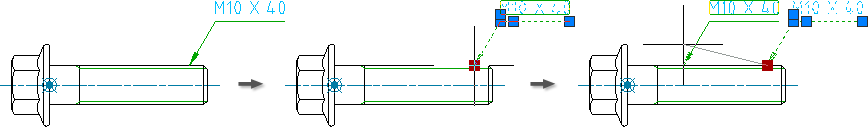

Pokud přetáhnete počáteční bod odkazu, posune se celá značka.

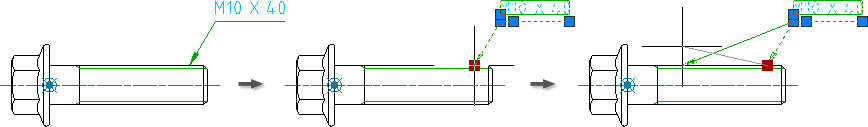

Toto chování můžete přepsat tím, že při posouvání nitkového kříže stisknete klávesovou zkratku funkce Přepnout režim protažení odkazů se značkami (ve výchozím nastavení SHIFT+G). V tomto režimu se značka neposune. Místo toho se protáhne první segment odkazu.
- značky základny (protože umožňují protažení prvního segmentu odkazu ve výchozím nastavení),
- značky dílčí základny (protože normy kreslení určují, že první segment odkazu musí být vždy kolmý k připojenému objektu).
Knihovny značek
Některé značky můžete ukládat do knihovny jako plně konfigurované značky. Ty pak můžete vkládat do výkresu přímo z pásu karet. Díky tomu není nutné určovat hodnoty a lze postupovat tak, že se určují pouze hodnoty vztahující se k uložené značce.
Úpravy značek
Chcete-li upravit text značky nebo samotnou značku, která je již vložena ve výkresu, můžete na tuto značku dvakrát kliknout. Jestliže dvakrát kliknete na odkaz, zobrazí se karta Odkaz dialogu nastavení značky.
Shrnutí
| Značka | První segment odkazové čáry kolmý k připojenému oblouku | První segment odkazové čáry kolmý k připojené úsečce | Knihovna značek | Sledováno pomocí funkce sledování poznámek? | Podpora klávesové zkratky SHIFT+G |
|---|---|---|---|---|---|
|
Značka základny |
Ano | Ano | Ano | ||
|
Dílčí základna |
Ano | ||||
|
Hrana |
Ano | Ano | Ano | Ano | |
|
Geometrické tolerance |
Ano | Ano | Ano | Ano | Ano |
|
Odkazová šipka |
Ano | Ano | Ano | Ano | |
|
Poznámka |
Ano | Ano | Ano | Ano | |
|
Zúžení a sklon |
Ano | Ano | Ano | ||
|
Drsnost povrchu |
Ano | Ano | Ano | Ano | |
|
Svařování |
Ano | Ano | Ano | Ano | |
|
Značení/razítkování |
Ano | Ano | Ano | Ano | |
|
Slepý spoj |
Ano | Ano | Ano | Ano |
