Vytvoří symbol slepého spoje.
Hledat
Souhrn

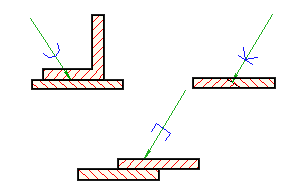

Tuto značku můžete použít k zadání požadavků na švy slepých spojů vytvořené pájením, lepením, sešíváním a sešíváním svorkami. Tato značka je dostupná pouze tehdy, pokud používáte normu GOST.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt pro připojení
- Připojí značku k objektu. Chcete-li značku umístit, aniž byste ji připojili k jiným objektům, klikněte do umístění, kam chcete šipku odkazu umístit. Pokud chcete značku umístit bez odkazu, klikněte do místa, kam chcete značku umístit.
- Knihovna
- Určuje, že nastavení značky budou získána z knihovny značek.
- Název značky – Určuje název předkonfigurované značky, která má být získána z knihovny značek.
- ? – zobrazí seznam názvů předkonfigurovaných značek, které lze vybrat.
- Počáteční bod
- Určuje polohu šipky odkazové čáry. Pokud připojíte značku k oblouku, kružnici, elipse nebo spline, aplikace Sada nástrojů AutoCAD Mechanical automaticky určí počáteční bod a tato výzva se nezobrazí.
- Další bod
- Určuje umístění značky. Jakmile vyberete umístění, zobrazí se dialog Slepý spoj. Poznámka:
- Pokud připojíte značku k oblouku, kružnici, elipse nebo spline, aplikace Sada nástrojů AutoCAD Mechanical nejprve vynutí kolmost odkazové čáry k připojenému objektu. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).
- Pokud připojíte značku k čáře, aplikace Sada nástrojů AutoCAD Mechanical toto omezení vynucovat nebude. Chcete-li nastavit segment odkazu jako kolmý k připojené čáře, přesuňte kurzor tak, aby byl odkaz přibližně kolmý, a poté použijte zobrazenou trajektorii zarovnání.
