Knihovny značek poskytují pohodlný způsob vkládání často používaný značek do výkresů.
Značky lze předkonfigurovat a uložit do knihovny značek k opakovanému použití. Knihovny značek se zobrazují v dialogu, který se zobrazí při vložení značky do výkresu. Když vyberete značku z knihovny značek, všechny další informace, které se obvykle zadávají v dialogu, budou vyplněny automaticky.

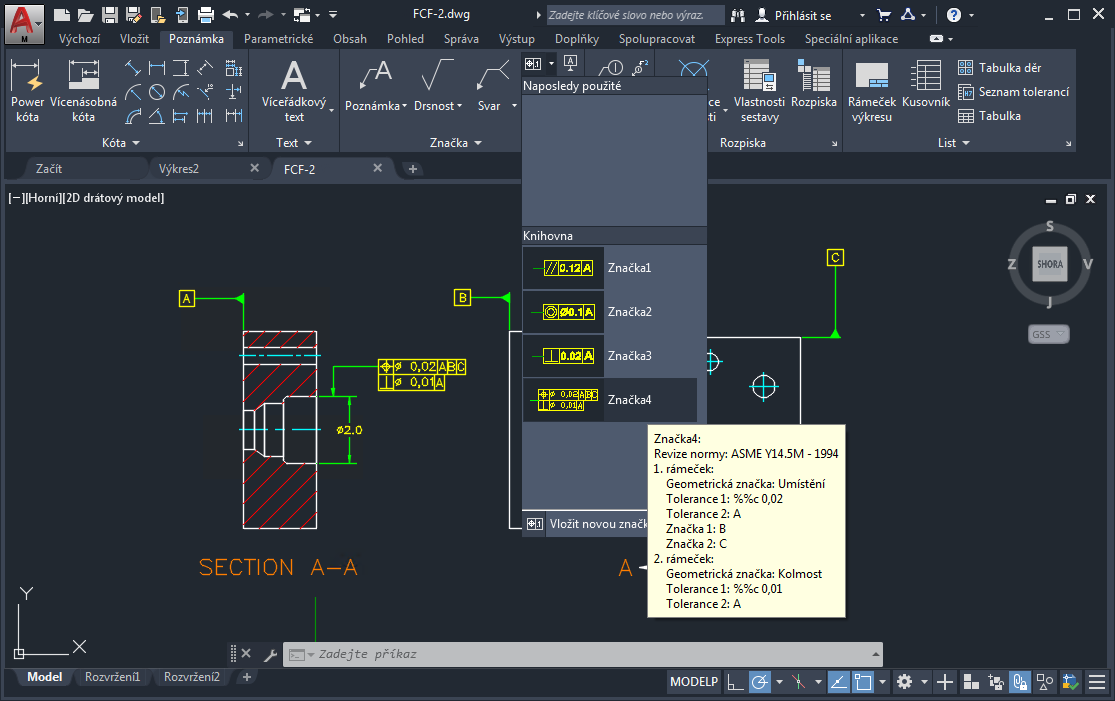

Některé knihovny značek jsou dostupné na pásu karet, což usnadňuje přístup k těmto knihovnám. Při vložení značky přímo z knihovny značek na pásu karet navíc aplikace Sada nástrojů AutoCAD Mechanical nezobrazí žádné dialogy.
Pomocí pásu karet lze mít přístup k následujícím značkám v knihovnách:
- Značky drsnosti povrchu
- Značky svaru
- Značky geometrické tolerance
- Značky hrany
- Značky poznámky Poznámka: Knihovna značek poznámek se v některých ohledech liší od ostatních knihoven značek. Projděte si související téma Používání šablon poznámek z knihovny značek.
Pomocí pásu karet nelze mít přístup k následujícím značkám v knihovnách:
- Symboly slepých spojů GOST
Knihovny značek nepodporují následující značky:
- Značky zúžení a sklonu
- Značky základny
- Značky odkazové šipky
- Značky dílčí základny
- Značky značení nebo razítkování GOST
Když do knihovny přidáte značku, budete vyzváni, abyste zadali její jedinečný název. Pokud je název delší než povolený rozsah, zobrazí se v knihovně jeho zkrácená verze. Když však umístíte kurzor na název, zobrazí se místní nápověda s celým názvem. Místní nápověda navíc ukazuje souhrn nastavení pro danou položku.
Značku v knihovně značek můžete odstranit, přejmenovat nebo změnit. Jednu ze značek můžete nastavit jako výchozí. Když vytvoříte značku bez použití knihovny symbolů, výchozí nastavení dialogů jsou odvozena z výchozí značky. Také se můžete rozhodnout, že nezvolíte žádnou výchozí značku. V takovém případě jsou výchozí nastavení značky řízena pravidly typů jednotlivých značek.
Knihovnu značek můžete importovat z jiného výkresu. Norma kreslení a revize importované značky se však musí v obou výkresech shodovat.
- Výkres, ze kterého importujete, byl naposledy uložen v předchozí verzi aplikace Sada nástrojů AutoCAD Mechanical.
- Aktuální výkres neobsahuje revizi, kterou se pokoušíte importovat.
Během importu lze vybrat, zda chcete nahradit celou knihovnu, nebo jen připojit či přepsat značky. Pokud vyberete možnost nahrazení, aplikace Sada nástrojů AutoCAD Mechanical odstraní aktuální knihovnu a nahradí ji importovanou knihovnou. Pokud zvolíte možnost připojení značek, budou importované značky se stejným názvem jako značky existující přejmenovány přidáním čísla do jejich názvů. Jestliže vyberete možnost přepsání značek, importované šablony nahradí existující šablony se stejným názvem.
