AMSYMLEADER (příkaz)

Přidá ke značce nebo odebere od značky odkazy a segmenty odkazů.

Hledat Hledat

Souhrn

Pro některé značky, například značku slepého spoje podle normy GOST, kde norma kreslení zakazuje přidání nebo odstranění odkazových čar a segmentů, tento příkaz není účinný.

Seznam výzev

Zobrazí se následující výzvy:

Přidat

Přidá odkazovou čáru ke stávající značce.

Vyberte značku pro přidání odkazu

Určuje značku, ke které má být přidána odkazová čára.

Vyberte objekt pro připojení

Určuje objekt, ke kterému se má připojit odkazová čára. Chcete-li odkazovou čáru umístit, aniž byste ji připojili k jakémukoli objektu, klikněte na místo, ve kterém chcete umístit šipku odkazové čáry. Pokud zvolíte oblouk, kružnici, spline nebo elipsu, není nutné určovat počáteční bod odkazové čáry. Program odvodí počáteční bod odkazové čáry pomocí prvního segmentu odkazové čáry kolmého k připojenému objektu. Pokud vyberete úsečku nebo nevyberte objekt, program vás vyzve k zadání počátečního bodu odkazové čáry.

Poznámka: Výzvy, které se zobrazí od tohoto bodu nebo později, závisí na typu zvoleného objektu.

Počáteční bod

Určuje polohu počátečního bodu odkazové čáry.

Další bod

Určuje umístění dalšího vrcholu odkazové čáry.

Povrch

Přidá ke značce odkazovou čáru povrhu (další šipka, odkazová čára a referenční čára), a umožní vám tak ukazovat na povrch (místo na hranu). Tato možnost se nezobrazí, pokud:

• Vybraná značka není značka geometrické tolerance, identifikační značka základny ani značka drsnosti povrchu.
• Revize normy, která řídí vybrané značky, nepovoluje odkazové čáry povrchu.

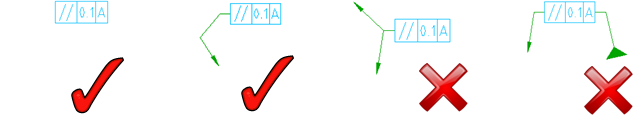

• Norma na základě aktuální konfigurace značky nepovoluje odkazové čáry povrchu. Například:
  • Značky drsnosti povrchu, které mají primární odkazovou čáru.
  • Značky geometrické tolerance a značky základny, které již jsou připojeny k objektu
  • Značky geometrické tolerance, které mají více primárních odkazů.
  • Značky geometrické tolerance, které mají primární a sekundární odkaz.


Poznámka: U norem, které podporují ortogonální odkazové čáry, tento příkaz vynutí nastavení takové polohy prvního segmentu odkazové čáry, ve které bude kolmý k připojenému objektu. Zároveň vynutí horizontální nebo vertikální polohu dalších segmentů odkazové čáry. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).

Hrana

Umožňuje návrat k předchozí výzvě (Režim výběru hrany), pokud vyberete možnost Plocha omylem.

Automatické směrování

Automaticky nastaví směr odkazové čáry od posledního určeného bodu k nejlogičtějšímu bodu připojení na značce.

Odstranit

Odstraní odkazové čáry nebo segmenty odkazových čar.

Vyberte bod nebo segment odkazu

Určuje bod nebo segment odkazu, který chcete odstranit. Pokud vyberete vnitřní část odkazové čáry, všechny její následující segmenty budou také smazány. Pokud vyberete uzel, nejméně dvě sousední části odkazové čáry budou smazány.
