Rámečky výkresu jsou dodávány jako soubory DWG obsahující specifické objekty formátování, které jsou nutné k použití příkazu AMTITLE.
Aplikace Sada nástrojů AutoCAD Mechanical je dodávána s několika soubory rámečků výkresů ve formátu DWG pro každou podporovanou normu kreslení a velikost papíru. Například rámeček výkresu pro formát A4 na šířku s normou JIS je soubor jis_a4l.dwg. Tyto soubory můžete kopírovat a přizpůsobovat a můžete také nakonfigurovat systém, aby přizpůsobené rámečky výkresu používal.

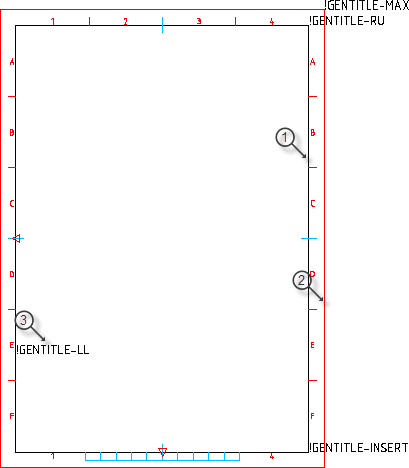

| Prvek | Popis |
|---|---|
| 1 | Vnitřní rámeček, obvykle vykreslený na hladině 0 |
| 2 | Vnější rámeček, obvykle vykreslený na hladině AM_BOR |
| 3 | Objekt TEXT obsahující klíčové slovo, které označuje klíčovou pozici. |
Bod vložení textových objektů označuje klíčové pozice. Příkaz AMTITLE tyto body používá k implementaci různých možností. Například může použít bod vložení textu !GENTITLE_INSERT jako bod vložení rohového razítka. Klíčová slova a dostupné možnosti se u jednotlivých norem kreslení liší.
| Klíčové slovo | Funkce |
|---|---|
|
!GENTITLE_INSERT |
Určuje bod vložení rohových razítek. |
|
!GENTITLE_INSERT_EXT1 |
Určuje bod vložení prvního rozšiřujícího rohového razítka. |
|
!GENTITLE_INSERT_EXT2 |
Určuje bod vložení druhého rozšiřujícího rohového razítka. |
|
!GENTITLE_LL |
Určuje levý dolní roh platné výkresové plochy. Obvykle se jedná o levý dolní roh vnitřního rámu. Avšak na obrázku výše je bod !GENTITLE_LL umístěn nad levý dolní roh. Je tomu tak proto, že rámeček výkresu je určen pro velikost papíru A4. Když je použita tato velikost papíru, rohové razítko po svém vložení zabere většinu prostoru v dolní části a tento prostor již nelze použít jako výkresovou plochu. |
|
!GENTITLE_LU |
Určuje levý horní roh platné výkresové plochy. (Norma GB tento bod používá k vložení inverzních čísel součástí.) |
|
!GENTITLE_RU |
Určuje pravý horní roh platné výkresové plochy. |
|
!GENTITLE_MAX |
Určuje pravý horní roh vnějšího rámečku. |
|
!GENTITLE-BLLOC |
Bod vložení rámečku výkresu |
