Rohová razítka obsahují záhlaví a data.

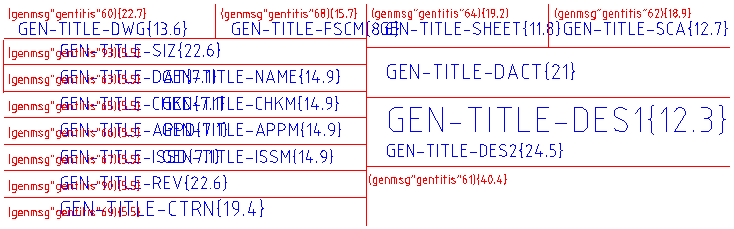

Záhlaví rohových razítek
Protože se aplikace Sada nástrojů AutoCAD Mechanical dodává v několika jazycích, záhlaví rohových razítek dodávaných s aplikací Sada nástrojů AutoCAD Mechanical jsou implementována jako přeložitelné textové řetězce. Proto jsou automaticky přeložena do jazyka platformy, ve které pracujete.
Při přizpůsobení rohových razítek se nemusíte věnovat překladu přeložitelných textových řetězců. Můžete přímo zapsat požadované záhlaví rohového razítka.

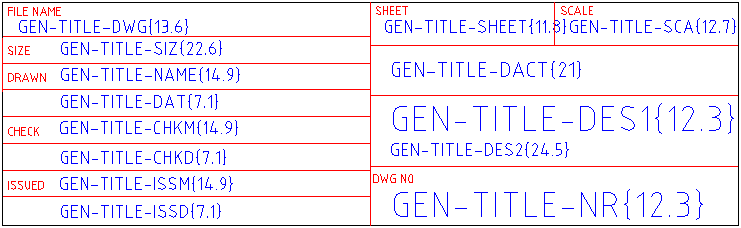

Data rohového razítka
Záznamy rohových razítek jsou implementovány jako atributy. Obvykle mají formu GEN-TITLE-SOMENAME {12.3}, kde
- GEN-TITLE-SOMENAME je název atributu.
- {12,3} je poměr definované šířky pro text k výšce textu. Výška textu může být například 5 jednotek a šířka dostupného prostoru 100 jednotek. Hodnota ve složených závorkách je v tomto případě 20.
Atributy rohových razítek jsou:
|
Atribut |
Definice |
|
GEN-TITLE-APPM |
Schváleno |
|
GEN-TITLE-CHECKD |
Datum schválení |
|
GEN-TITLE-CHKM |
Zkontroloval |
|
GEN-TITLE-CTRN |
Číslo kontraktu |
|
GEN-TITLE-DACT |
Projektová činnost |
|
GEN-TITLE-DAT |
Nakresleno dne (datum) |
|
GEN-TITLE-DES1 |
Název výkresu |
|
GEN-TITLE-DES2 |
Podtitulek výkresu |
|
GEN-TITLE-DWG |
Název souboru |
|
GEN-TITLE-FSCM |
Číslo FSCM |
|
GEN-TITLE-ISSD |
Datum vydání |
|
GEN-TITLE-ISSM |
Vydáno |
|
GEN-TITLE-MAT1 |
Materiál 2 |
|
GEN-TITLE-MAT2 |
Materiál 1 |
|
GEN-TITLE-NAME |
Nakreslil: |
|
GEN-TITLE-NORM1 |
Surovina 2 |
|
GEN-TITLE-NORM2 |
Surovina 1 |
|
GEN-TITLE-NR |
Číslo výkresu |
|
GEN-TITLE-PLOT |
Datum tisku |
|
GEN-TITLE-POSI |
Číslo položky |
|
GEN-TITLE-QTY |
Velikost |
|
GEN-TITLE-REV |
Revize |
|
GEN-TITLE-SCA |
Měřítko |
|
GEN-TITLE-SHEET |
Číslo listu |
|
GEN-TITLE-SIZ |
Velikost |
|
GEN-TITLE-WT |
Hmotnost |
|
GEN-TITLE-TMASS |
Celkový objem všech součástí v rámečku výkresu. Poznámka: Systém extrahuje hodnotu z rozpisky „rámečku“ asociované s rámečkem výkresu. Pokud rozpiska rámečku neexistuje, tento atribut má prázdnou hodnotu.
|
Další informace o přeložitelném textu
Přeložitelný text je ve formě Igenmsg "gentitis" 68{22.7}, kde
- IgenMsg je požadavek vyzývající jazykový převodník k vyhledání textu v souboru vícejazyčného slovníku (.mld);
- gentitis je název souboru vícejazyčného slovníku (soubory vícejazyčných slovníků jsou uloženy ve složce acadm/translator);
- 68 je identifikační číslo textu, který chcete získat;
- {22,7} je poměr definované šířky pro text k výšce textu; například pokud je výška textu 5 jednotek a šířka dostupného prostoru je 100 jednotek, hodnota ve složených závorkách je 20.
