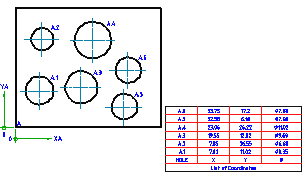

Vytvoří kóty souřadnic pro díry v obrobku, přičemž kóty budou velikostí odpovídat těmto dírám, a vytvoří tabulku děr pro tento obrobek.
Hledat
Atributy, pořadí a přírůstek referenčních čísel souřadnic závisí na normě, která je aktuálně vybrána jako norma kreslení. V normě ANSI tento příkaz vytvoří kromě diagramu děr také tabulku děr.
Seznam výzev
Zobrazí se následující výzvy.
- Bod vložení pro počátek
- Určuje umístění počátku souřadnic využívaného tabulkou děr.
- Kruhové
- Používá k umístění děr kruhové souřadnice.
- Kartézské
- Používá k umístění děr kartézské souřadnice.
- Úhel otočení
- Určuje, jak se mají souřadnice otočit vzhledem k aktuálnímu USS.
- Vyberte otvory
- Určuje díry, kružnice a kruhové hrany, které mají být v tabulce děr.
- Blok
- Omezí výběr na díry v rámci reference bloku.
- Vyberte referenci bloku – určuje referenci bloku obsahující díry, které chcete zahrnout do tabulky děr.
- Vyberte vnořené objekty – určuje díry, kružnice a kruhové hrany, které mají být v tabulce děr. Lze vybrat pouze objekty, které patří do vybrané reference bloku.
- Bod
- Přidá do tabulky děr bod jako díru neznámého průměru.
- Bod vložení tabulky děr
- Určuje místo vložení tabulky děr.
- Dialog
- Zobrazí dialog tabulka děr.
