Rozpiska je databáze, která obsahuje informace o součástech a sestavách ve výkresu.
Pokud je rozpiska analogií databáze, pak kusovník je analogií výkazu. V kusovnících mohou být zobrazeny všechny informace z rozpisky nebo pouze část těchto informací.
Pozice identifikuje součást nebo sestavu uvedenou v kusovníku, a to formou označení pomocí popisku. Popisek pozice je zpravidla odvozen z rozpisky.
Rozpiska obsahuje minimálně vlastnosti součásti nebo podsestavy (vlastnosti komponenty), které jsou zobrazeny v kusovníku. Při konfigurování lze rozpisku nastavit tak, aby se do ní ukládaly vlastnosti komponent, které obvykle nejsou potřebné v kusovnících (například cena, dodavatel) a mohou být následně zpracovávány dalšími nástroji, mezi které patří například nástroje Autodesk Vault a Autodesk Vault Mechanical.
Pokud používáte strojírenskou strukturu, aplikace Sada nástrojů AutoCAD Mechanical provede při každém vytvoření nebo vložení součásti, sestavy nebo normalizované součásti automatickou aktualizaci rozpisky, přičemž použije vlastnosti komponenty vkládaného objektu. Tyto informace lze u každé komponenty upravovat prostřednictvím dialogu Vlastnosti.
Pokud nepoužíváte strojírenskou strukturu, je nutné použít reference součásti. Reference součásti je kontejner vlastností komponenty. Když připojíte referenci součásti k objektu ve výkresu, bude daný objekt označen jako součást. Aplikace Sada nástrojů AutoCAD Mechanical automaticky aktualizuje rozpisku vlastnostmi komponent obsaženými v referenci součásti. Normalizované součásti již reference součástí obsahují a při vložení do výkresu automaticky aktualizují rozpisku.
U výkresu, který má aktivovánu strojírenskou strukturu, reference součástí nepoužívejte.

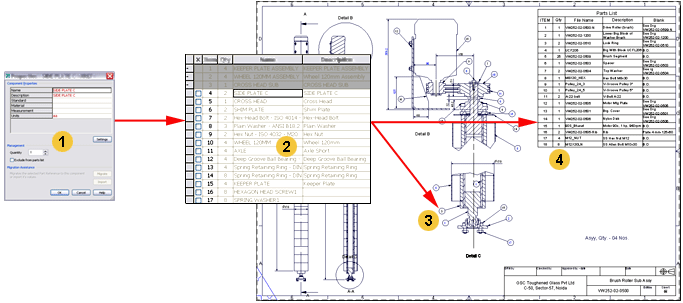

| Legenda | |
|---|---|
|
1 |
Dialog Vlastnosti nebo Reference součásti – Shromažďuje informace o jednotlivých součástech a aktualizuje rozpisku. (U strojírenské struktury je to dialog Vlastnosti. U jiných než strojírenských struktur je to dialog Reference součásti.) |
|
2 |
Rozpiska – Ukládají se v ní informace o součástech a sestavách |
| 3 |
Pozice – Zobrazuje data z rozpisky |
|
4 |
Kusovník – Zobrazuje data z rozpisky |
