Pomocí tohoto dialogu lze určit zadání rohového razítka, formát papíru a měřítko aktuální normy.
|
Revize Zobrazí poslední revizi normy, se kterou je tato značka kompatibilní. |
|
|
Výchozí formát papíru |
|
|
Rozevírací seznam Nastaví výchozí ohraničení aktuálního výkresu. |
|
|
Zobrazí dialog Vybrat soubor, kde můžete k rozevíracímu seznamu přidat soubor výkresu (obsahující rámeček výkresu), a nastaví jej jako výchozí rámeček výkresu. |
|
|
Výchozí rohové razítko |
|
|
Rozevírací seznam Nastaví výchozí rohové razítko aktuálního výkresu. |
|
|
Zobrazí dialog Vybrat soubor, kde můžete k rozevíracímu seznamu přidat soubor výkresu (obsahující rohové razítko) a nastavit jej jako výchozí rámeček výkresu. |
|
|
Tlačítko Rozšiřující rohová razítka Zobrazí dialog Rozšiřující rohová razítka, jehož prostřednictvím můžete do výkresu přidat až dvě další rozšiřující rohová tlačítka. Poznámka: Tato volba je dostupná pouze pro normu GOST.
|
|
|

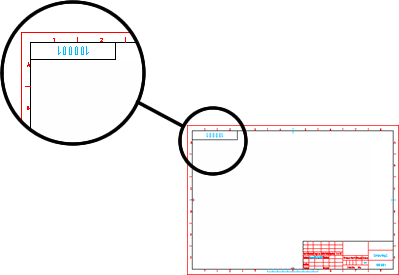

Obrátit číslo součásti Zobrazí dialog, prostřednictvím kterého můžete umístit číslo součásti úhlopříčně proti rohovému razítku.  Poznámka: Tato volba je dostupná pouze tehdy, pokud je aktuální výkresová norma nastavena na GB.
|
|
|
Výchozí seznam revizí Poznámka: Seznamy revizí nejsou v normě GOST dostupné.
|
|
|
První rozevírací seznam Vybere výchozí blok seznamu revizí pro aktuální výkres. |
|
|
Zobrazí dialogové okno Vybrat soubor, kde můžete k rozevíracímu seznamu přidat výkresový soubor (obsahující rohové razítko) a nastavit jej jako výchozí seznam revizí. |
|
|
Druhý rozevírací seznam Nastaví základní bod bloku revizí. |
|
|
Nastavení změny měřítka |
|
|
Objekty ke změně měřítka Určuje, zda výkresové objekty budou vybrány automaticky nebo ručně. |
|
|
Načíst z externího souboru Nastaví výchozí název standardního importního souboru (souboru .tit) pro použití s tlačítkem Import v dialogu Okraje výkresu s rohovým razítkem, který se zobrazí při vyvolání příkazu AMTITLE. |
|
|
Kde Zobrazí název složky s výchozím souborem .tit. |
|
|
Soubor Zobrazí název výchozího souboru .tit |
|
|
Procházet Zobrazí dialog Vybrat soubor, kde lze vybrat soubor .tit. |
|
|
Zobrazí dialog Rohové razítko za zaškrtávacím políčkem Import Nastaví příkaz AMTITLE ta, aby zobrazoval data vybraného souboru .tit, čímž vám nabízí možnost přijetí nebo odmítnutí nastavení při vkládání ohraničení výkresu. |
|
|
Pohledy vytvořené z Nastaví příkaz AMTITLE k vytvoření šesti pohledů, k nimž je přístup pomocí příkazu AutoCAD VIEW v rámci ohraničení výkresu. |
|
|
Nevytvářet pohledy Nevytvoří pohledy. |
|
|
Limity Vytvoří pohledy definované vnějšími body rámečku. |
|
|
Oblast výkresu Vytvoří pohledy definované maximální grafickou oblastí v rámečku. |
|
|
Nastavit limity |
|
|
Nenastavovat limity Ponechá upravené meze nezměněny. |
|
|
Limity do rohů Nastaví meze velikosti pro novou hraniční oblast. |
|
|
Maximální meze Jestliže hraniční prostor přesáhne předem definovaný vymezující prostor, nastaví meze na maximum. |
|
|
Obnovit výchozí Vynuluje všechna nastavení na výchozí hodnoty. |
|
